普源示波器MSO5074噪声水平测试

在电子领域的研究与开发中，准确测量电路中的噪声水平至关重要。噪声会干扰信号的传输与处理，影响电子产品的性能。普源示波器 MSO5074 作为一款功能强大的测试设备，为噪声水平测试提供了可靠的解决方案。接下来，我们将全面探讨如何利用它进行噪声水平测试。

MSO5074 的关键特性助力噪声测试

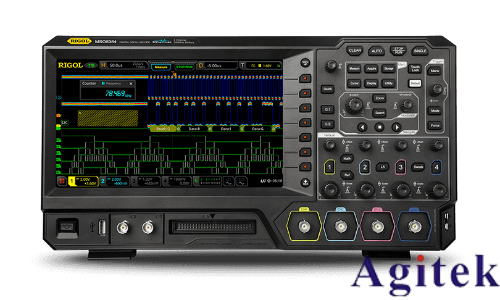

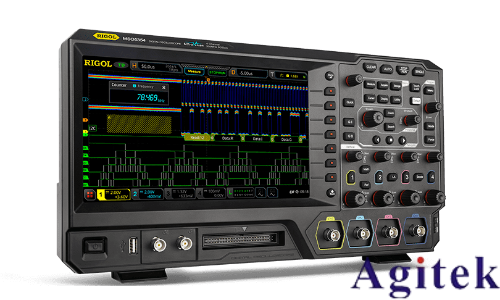

普源示波器 MSO5074 具备诸多特性，使其在噪声水平测试中表现出色。其 70MHz 的带宽，能够捕捉到较宽频率范围内的信号，包括噪声信号。这意味着无论是低频噪声还是高频噪声，只要处于其带宽范围内，都有机会被精准捕获。而最高达 8GSa/s 的实时采样率，更是为噪声测试提供了有力支持。高采样率可以更细致地对信号进行采样，使得噪声信号的细节能够清晰呈现。想象一下，噪声信号如同水面上杂乱无章的涟漪，高采样率就像是用高速摄像机去拍摄这些涟漪，能够将每一个细微的波动都记录下来，避免因采样不足而遗漏重要的噪声信息。

此外，MSO5074 拥有最高 200Mpts（选件）的存储深度。在噪声测试中，当我们需要长时间监测信号，以获取噪声的统计特性时，大存储深度就显得尤为重要。它能够存储大量的采样数据，让我们可以对一段时间内的噪声信号进行全面分析，而不用担心数据丢失。例如，在测试一些存在间歇性噪声的电路时，大存储深度可以完整地记录下噪声出现的时刻、持续时间以及幅度变化等信息，为后续分析噪声产生的原因提供丰富的数据支持。

噪声水平测试的前期准备

探头的谨慎挑选与连接

测试前，探头的选择极为关键。对于噪声水平测试，要优先选用低噪声探头。因为探头自身的噪声会叠加到被测信号上，如果探头噪声过大，就会严重影响测量结果的准确性。比如，在测量微弱信号的噪声时，若使用了噪声较大的探头，那么测量到的噪声值可能大部分是探头自身产生的，而不是被测信号真正的噪声。在连接探头时，要确保连接稳固，避免出现松动。松动的连接会引入额外的干扰，使测量结果出现偏差。同时，要将探头的接地端可靠地连接到电路的地线，良好的接地能够有效减少接地环路噪声，保证测量的准确性。

示波器的精细设置

开启示波器后，需进行一系列设置。首先是垂直刻度的设置，这要根据预估的噪声幅值来操作。由于噪声幅值通常较小，所以可能需要将垂直刻度设置得较为精细，比如 500μV/div 甚至更小，以便清晰地观察噪声信号。若垂直刻度设置过大，噪声信号在屏幕上会显示得过于扁平，难以分辨其细节。

耦合方式的选择也很重要，对于噪声测试，交流耦合（AC）通常是较好的选择。因为交流耦合可以去除信号中的直流成分，只关注交流噪声部分。例如，在测试一个带有直流偏置的信号中的噪声时，直流耦合会显示出直流偏置和噪声的混合信号，不利于单独分析噪声；而交流耦合能够滤除直流偏置，使我们更专注于噪声信号的特征。

带宽限制功能在噪声测试中也有重要应用。一般来说，将示波器的带宽限制在 20MHz 左右，可以有效抑制高频噪声干扰。这是因为在很多电路中，噪声主要集中在一定频率范围内，超出这个范围的高频噪声可能是由外部干扰或示波器自身的一些杂散信号引起的。通过限制带宽，能够减少这些不必要的高频噪声对测量结果的影响，使我们测量到的噪声更接近电路本身的真实噪声水平。

噪声水平测试的实际操作

噪声信号的捕获与观察

完成上述准备工作后，将探头连接到被测电路的测试点。此时，示波器屏幕上会显示出包含噪声的信号波形。在观察波形时，要留意噪声的特征。噪声信号通常表现为不规则的、杂乱无章的波动，与规则的信号波形有明显区别。例如，在测试电源电路的输出噪声时，正常的电源输出应该是相对平稳的直流信号，但如果存在噪声，就会看到在直流信号的基础上叠加了许多不规则的小波动，这些就是噪声信号。

噪声参数的测量

MSO5074 提供了多种测量方式来获取噪声的参数。其中，峰峰值测量可以得到噪声信号波动的最大范围。通过操作示波器的测量菜单，选择峰峰值测量选项，示波器会自动计算并显示出噪声信号的峰峰值。例如，测量到的噪声峰峰值为 10mV，这就表示噪声信号在波动过程中，从波峰到波谷的最大电压差值是 10mV。

有效值测量也是常用的方法，它能反映噪声信号的平均功率。对于噪声信号，有效值测量结果更能体现其对电路实际的干扰程度。同样在测量菜单中选择有效值测量，示波器会给出相应的数值。此外，一些高级的示波器还具备噪声统计分析功能，如测量噪声的标准差等，这些参数可以进一步描述噪声的特性和分布情况。

测试中可能遇到的问题及解决办法

外部干扰的排查与消除

在测试过程中，可能会遇到外部干扰影响测量结果的情况。比如，附近的大功率电器设备、无线通信信号等都可能对测试产生干扰。如果发现测量到的噪声值异常高，且波形表现出一些奇怪的特征，如出现周期性的尖峰或大幅度的波动，就需要怀疑是否存在外部干扰。此时，可以尝试将示波器和被测电路远离可能的干扰源，或者使用屏蔽罩对被测电路进行屏蔽，减少外部干扰的影响。同时，检查示波器的接地是否良好，不良的接地也可能导致外部干扰引入。

示波器自身噪声的评估与修正

示波器自身也会产生一定的噪声，虽然普源示波器 MSO5074 在设计上已经尽量降低了自身噪声，但在某些高精度测量场景下，仍可能对结果产生影响。为了评估示波器自身噪声，可以在不连接被测信号时，将探头短接，此时示波器显示的波形就是其自身的噪声。观察这个噪声波形的幅度和特征，如果其幅度与测量被测信号噪声时的幅度相近，就需要对测量结果进行修正。一种简单的修正方法是，在测量被测信号噪声后，减去示波器自身噪声的测量值，得到更接近真实噪声水平的结果。但要注意，这种修正方法只适用于示波器自身噪声相对稳定且与被测信号噪声特性相似的情况。

使用普源示波器 MSO5074 进行噪声水平测试，需要我们充分了解其特性，做好前期准备工作，在测试过程中准确操作并善于分析可能出现的问题。
