如何高效运用普源RSA5000频谱分析仪进行S21参数测试？

在当代射频与微波系统开发过程中，工程师需对电路中的关键元件进行详尽的参数分析，以确保信号质量、系统一致性与高频性能达到预期。在这些参数中，S参数（散射参数）无疑是射频工程师日常工作中最为重要的指标之一。

普源精电的RSA5000频谱分析仪是一款功能强大的工具，专为满足高频测量需求而设计。本文将以实际测试演示为基础，重点介绍S21参数（正向传输系数）在高频元件评估中的核心作用，并借助普源自研平台的操作功能，帮助工程师深入理解与掌握这一测量技术背后的关键要点。

S21参数在工程应用中的意义远超简单的“通过与否”的判断。射频系统中的元件，如放大器、滤波器、连接线和衰减器等，本质上都是信号链路的一部分，其性能直接影响整个信号通道的幅度、相位和延时。在量化这些影响时，S参数充当了“镜子”的角色，其中S21主要反映以下几个方面：

1. 信号从输入端（Port 1）传输到输出端（Port 2）的效率。

2. 随频率变化而引起的通带幅度波动。

3. 相位延迟与群时延的差异，帮助分析材料或接口中潜在的“隐藏问题”。

S21曲线中的频率响应、相位变化及边缘陡峭度决定了元件是否满足项目需求，这不仅关乎设计的实现，也直接影响系统的调试过程。

然而，许多工程师在实际操作中仍面临以下挑战：

如何快速配置频率相关参数，确保测量点“准确扫描”？

相位、群延迟等数据如何直观解读？

在几十MHz乃至GHz的扫描曲线中，如何精确找到关键变化位置？

多种曲线叠加后是否影响观察，是否支持多窗口显示？

因此，许多工程师期望借助一套功能齐全、高度集成且便于标记与分析的测试平台，以提升测量效率和数据解读速度。

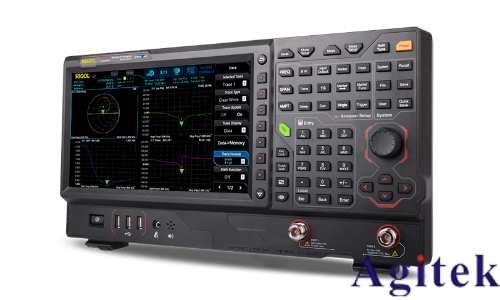

普源RSA5000频谱分析仪的S参数测量功能，支持更为灵活的可视化操作与关键设置

在普源的高频测试平台中，我们将矢量网络分析仪（具备S参数测试功能）与优化的交互设计相结合，支持用户高效开展S21指标的测试与验证。

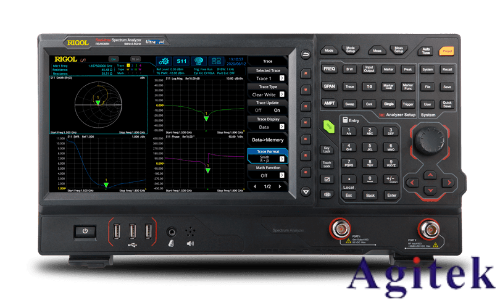

本次演示选用一枚带通滤波器作为被测对象，仪器提前完成频率范围与扫描跨度的预设。整个过程分为“配置 → 测量 → 分析”三步：

1. 精确频段设定，快速启动测量模式**：用户可在开始前配置频率范围、步进间隔、参考电平等设置，帮助系统锁定预计的通带及衰减区间。一键进入S21测试后，系统将自动根据预设参数进行扫描。

这种高效的操作流程与直观的数据展示，使得RIGOL普源平台成为工程师进行高频元件评估的理想选择。

普源RSA5000频谱分析仪凭借其强大的功能和用户友好的界面，为射频与微波系统的开发提供了有力支持。通过正确使用这一工具，工程师可以更高效地进行S21参数测试，从而提升信号质量和系统性能，确保项目顺利推进。
