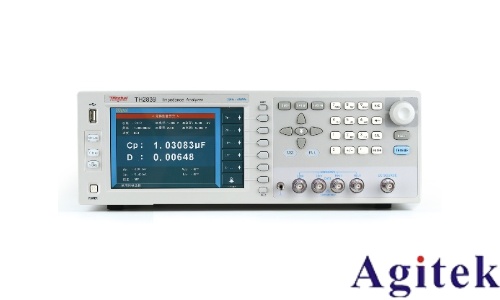

同惠 LCR 测试仪 TH2838 测量电容精度的优化方法

在电子测量领域，电容值的精确测定对确保电子设备性能的可靠性至关重要。同惠 LCR 测试仪 TH2838 作为一款常用的精密测量仪器，在众多电子应用场景中被广泛应用。然而，要想充分发挥其性能，实现电容测量精度的最大化，需要从多个维度进行优化与调试。

一、理解 TH2838 测量电容的基本原理

TH2838 通过向被测电容施加一个已知频率和幅度的交流信号，利用欧姆定律及电容的电抗特性，即 X_C=1/2ΠfC（其中X_C为容抗，f为信号频率，C为电容值），测量通过电容的电流以及电容两端的电压，进而计算出电容值。其测量精度不仅依赖于仪器内部的精密电路设计，还与外部测试条件和操作规范密切相关。

二、优化测量环境

（一）温度与湿度控制

TH2838 的**工作温度范围通常为 20℃ - 25℃，相对湿度在 40% - 60%。温度的变化会影响电容的物理特性，尤其是对于一些对温度敏感的电容材质，如陶瓷电容中的 NPO（C0G）、X7R 等系列。过高或过低的湿度则可能导致仪器内部电路出现短路或漏电现象，影响测量精度。因此，建议将仪器放置在恒温恒湿的环境中，如有条件，可配备专门的温湿度控制系统。

（二）电磁干扰屏蔽

电子设备周围通常存在各种电磁干扰源，如开关电源、无线通信设备等。这些干扰会耦合到测量电路中，导致测量结果出现偏差。为了降低电磁干扰，可采取以下措施：

选择合适的测试场地：尽量远离大型电机、变压器等强电磁辐射源。

使用屏蔽线缆：连接被测电容与测试仪的线缆应选用具有良好屏蔽性能的同轴电缆，确保信号传输过程中的稳定性。

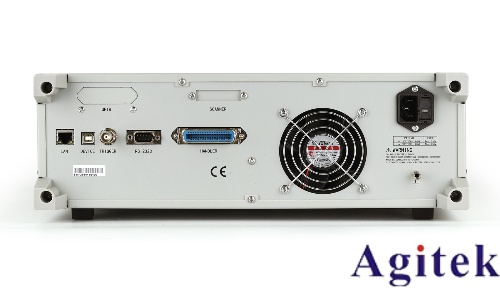

对仪器进行接地处理：将 TH2838 的接地端子可靠接地，有效释放可能产生的静电和杂散电流。

三、规范测量操作

（一）正确选择测量模式

TH2838 提供了多种测量模式，如串联模式和并联模式。对于低损耗电容（如陶瓷电容），串联模式通常能提供更准确的测量结果；而对于高损耗电容（如电解电容），并联模式则更为合适。在测量前，应根据电容的类型和特性，合理选择测量模式。

（二）设置合适的测试频率

不同类型的电容在不同频率下的表现各异。例如，陶瓷电容在高频下的等效串联电阻（ESR）会发生变化，而电解电容在低频下可能会出现极化现象。因此，需依据电容的规格书，选择接近其工作频率的测试频率。一般来说，对于通用电容测量，1kHz 是一个较为常用的测试频率，但对于特殊应用的电容，可能需要调整到 100Hz 或 10kHz 等其他频率。

（三）确保良好的接触

测量时，确保测试夹具与被测电容引脚之间接触良好，避免出现松动或氧化现象。对于表面贴装电容，可使用专用的 SMD 测试夹具，以保证接触的稳定性和一致性。若引脚存在氧化层，需先用砂纸轻轻打磨，去除氧化膜后再进行测量。

四、定期校准与维护

（一）校准的重要性

随着时间的推移，TH2838 内部的电子元件可能会出现老化、漂移等现象，导致测量精度下降。定期校准能够确保仪器测量值与标准值保持一致，从而保证测量结果的准确性。建议每隔 3 - 6 个月对仪器进行一次全面校准。

（二）校准方法

使用标准电容：选择精度高于 TH2838 测量精度的标准电容，如中国计量科学研究院提供的标准电容器（密封，氮气及石英介质或空气及熔融石英等类型）。将标准电容接入测试仪，按照仪器的校准程序，对比测量值与标准值，进行相应的参数调整。

利用校准软件：同惠公司通常会提供专门的校准软件，配合校准设备使用。通过软件可以对仪器的各项参数进行精确校准，包括增益、偏移等，以提高测量精度。

（三）日常维护

清洁仪器：定期使用干净、柔软的布擦拭仪器表面和测试夹具，防止灰尘和油污积累影响测量性能。

检查电池：若仪器使用电池供电，应定期检查电池电量和性能，及时更换老化电池，确保仪器在稳定的电源条件下工作。

通过对测量环境的优化、操作规范的严格执行以及定期的校准与维护，能够显著提升同惠 LCR 测试仪 TH2838 测量电容的精度，为电子研发、生产和质量检测等工作提供可靠的数据支持。在实际应用中，技术人员应根据具体的测量需求和电容特性，灵活运用上述方法，以实现**的测量效果。
