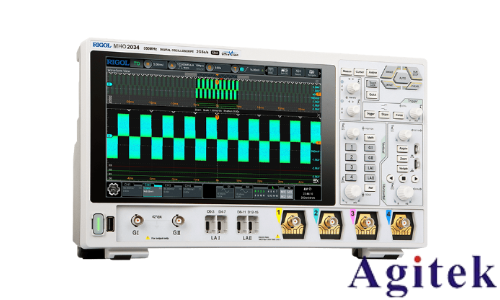

普源MHO2000 系列数字示波器远程控制指南

本仪器支持通过 USB 接口和 LAN 接口与计算机通信，从而实现使用 SCPI（Standard Commands for Programmable Instruments）命令集对仪器进行远程控制。

通过 PC 软件发送 SCPI 命令

通常用户需要使用 PC 端软件向仪器发送 SCPI 命令，推荐 RIGOL 提供的 PC 软件 Ultra Sigma，在通过 USB 接口和 LAN 接口连接仪器的情况下，Ultra Sigma 软件都支持对仪器资 源的查找和命令行交互。

通过 Web Control 发送 SCPI 命令

在通过 LAN 接口连接设备的情况下，也可以通过 Web Control 控制界面，实现从 PC 端向设 备发送 SCPI 命令行。操作步骤如下：

1. 获取仪器的 IP 地址，通过浏览器访问仪器的 Web Control 控制界面。

2. 登录 Web Control 控制界面后，点击左侧的 SCPI Panel Control 功能栏，进入 SCPI Command 界面。

3. 在对话框中输入 SCPI 命令行，点击 Send&Read 按钮可执行命令，操作过程和仪器的返 回结果会显示在当前界面中。

通过 USB 控制

1. 连接设备 使用 USB 数据线将仪器后面板的 USB DEVICE 接口与计算机的 USB HOST 接口相连。

2. 搜索设备资源 打开 Ultra Sigma，软件将自动搜索当前通过 USB 接口连接至 PC 的仪器资源，您也可以 点击 USB-TMC 进行搜索。

3. 查看设备资源 | 编程概述 | 4 版权所有©普源精电科技股份有限公司 搜索到的资源将出现在“RIGOL Online Resource”目录下，并且显示仪器的型号和 USB 接口信息。

4. 进行远程控制 右击资源名，选择“SCPI Panel Control”，打开远程命令控制面板，即可通过该面板发 送命令和读取数据。有关 SCPI 命令的详细说明请参考本产品系列编程手册。

通过 LAN 控制

1. 连接设备 使用网线将仪器连接到您的局域网中。

2. 配置网络参数 在仪器的 辅助 > 接口设置 菜单中配置仪器的网络参数。

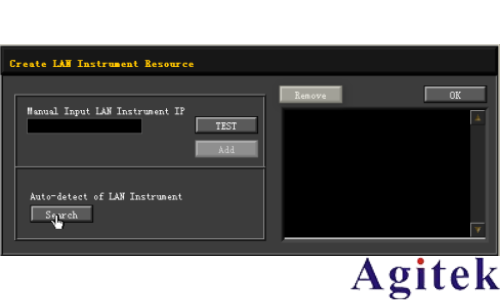

3. 搜索设备资源 打开 Ultra Sigma，点击 LAN，Ultra Sigma 会弹出窗口，点开 Search，将搜索连接到 局域网上的仪器资源，搜索到的仪器资源名会显示在右边的窗口中，如下图所示，点击 OK 完成添加。

另外，您也可以在“Manual Input LAN Instrument IP”下方的文本框中手动输入仪器的 IP 地址，点击 TEST ，若测试通过，点击 ADD 即可将该仪器添加到右侧 LAN 仪器资源 列表中；若测试失败，请确认输入的 IP 地址是否准确，或使用自动搜索方式添加仪器资 源 。

4. 查看设备资源 已搜索到的资源将显示在“RIGOL Online Resource”目录下。 5. 进行远程控制 右击资源名，选择“SCPI Panel Control”，打开远程命令控制面板，即可通过该面板发 送命令和读取数据。

6. 加载 LXI 网页 本仪器符合 LXI CORE 2011 DEVICE 类仪器标准，通过 Ultra Sigma 可以加载 LXI 网页 （右击仪器资源名，选择“LXI-Web”）。网页上显示仪器的各种重要信息，包括仪器型、制造商、序列号、说明、 MAC 地址和 IP 地址等。 此外， 您也可以通过在计算机浏 览器的地址栏输入仪器的 IP 地址加载 LXI 网页。
