普源示波器MHO/DHO5000触发功能

所谓触发，是指按照需求设置一定的触发条件，当波形流中的某一个波形满足这一条件时，示波器即时捕获该波形和其相邻的部分，并显示在屏幕上。数字示波器在工作时，不论仪器是否稳定触发，总是在不断地采集波形，但只有稳定的触发才有稳定的显示。触发模块保证每次时基扫描或采集都从用户定义的触发条件开始，即每一次扫描与采集同步，捕获的波形相重叠，从而显示稳定的波形。

触发设置应根据输入信号的特征进行，因此您应该对被测信号有所了解，才能快速捕获所需波形。本示波器提供了丰富的触发类型，便于您关注感兴趣的波形细节。

可通过如下几种方法进入 触发 菜单：

按下仪器前面板Trigger按键，可进入触发设置菜单。

在垂直菜单中，点击 触发 按键，可进入触发设置菜单。

点击屏幕上方的触发信息标签（如下图所示），可进入触发设置菜单。

触发信源

在“触发”菜单，通过 信源 项下拉菜单选择所需的信源。可选信源包括：模拟通道、数字通道、EXT（外触发）或 AC Line（市电）均可以作为触 发信源。

模拟通道输入

模拟通道的输入信号均可以作为触发信源，被选中的通道无论是否被打开，都能正常工作。

DHO5058/DHO5108：CH1~CH8

MHO5056/MHO5106：CH1~CH6

MHO5054/MHO5104：CH1~CH4

数字通道输入（仅 MHO 系列型号）数字通道 D0-D15 的输入信号均可以作为触发信源，被选中的通道无论是否被打开，都能正常工作。

AC Line（市电）输入

触发信号取自示波器的交流电源输入。市电触发通常用于测量与交流电源频率有关的信号，例如稳定触发变电站变压器输出的波形，主要应用于电力行业的相关测量。

EXT（外触发）输入

外部触发源可用于在所有 8 个通道都在采集数据的同时在第 9 个通道上触发。触发信号（如外部时钟或待测电路的信号等）将通过外触发输入端 [EXT TRIG] 连接器接入 EXT 触发源。您可以在-8 V 至+8 V 的触发电平范围内设置触发条件。

触发电平

触发电平用于确定触发点出现在边沿的位置，触发电平的调整与触发信源类型有关。

触发信源为模拟通道或数字通道时，旋转前面板右侧的触发电平旋钮LEVEL 或在触发窗口打开的情况下旋转对应的多功能旋钮调整触发电平；也可以点击触发电平输入框，通过弹出的虚拟数字键盘设置触发电平。

触发信源为数字通道 D0~D15 时，也可以在逻辑分析仪功能菜单基本设置 中设置 数字通道的阈值电平，设置方法请参考设置阈值 章节。当前阈值电平的值显示在屏幕上方的触发信息标签中。

调整过程中，屏幕上将出现一条触发电平线（触发电平线颜色与通道颜色保持一致）以及触发标志“ T”，并随触发电平的改变而上下移动。停止修改后，触发电平线约2s 后消失。当前触发电平的值显示在屏幕上方的触发信息标签中。

对于欠幅脉冲触发、斜率触发和超幅触发，需设置触发电平上限和触发电平下限。屏幕右侧显示两个触发电平标记T1和 T2。

触发信源为市电 AC Line 时，无触发电平。

触发信源为 EXT 时，旋转前面板右侧的触发电平旋钮LEVEL 或在触发窗口打开的情况下旋转对应的多功能旋钮调整触发电平；也可以点击触发电平输入框，通过弹出的虚拟数字键盘设置触发电平。当前触发电平的值显示在屏幕上方的触发信息标签上。

对于此触发信源，触发电平调整过程中，只显示触发电平值的变化，屏幕上无触发电平线显示。

对于单电平，点击电平菜单中的 50% 或按下触发电平旋钮，对于双电平（如斜率触发、欠幅脉冲触发、超幅触发和 MIL-STD-1553 触发），分别点击电平 A 和 B 菜单中的 90% 和10%，则会使电平跳到波形幅值范围内，以保证波形更好地触发。

触发方式

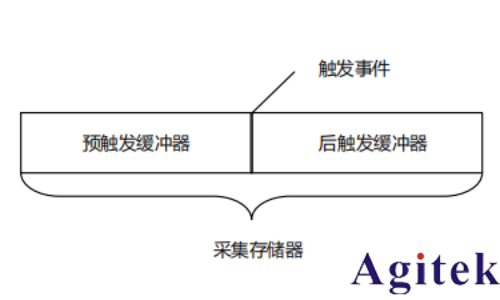

下面是采集存储器的示意图。为便于理解触发事件，可将采集存储器分为预触发缓冲器和后触发缓冲器。

开始运行后，示波器将首先填充预触发缓冲器。填充完成后，示波器将开始搜索触发；搜索期间，采样到的数据将继续传输到预触发缓冲器（新的数据会不断覆盖已有的数据）。搜索到触发后，预触发缓冲器将包含触发前发生的事件。然后，示波器将填充后触发缓冲器并显示采集存储器中的数据。

如果是通过前面板右侧的RUN/STOP键启动采集，则将重复该过程；如果是通过SINGLE键启动采集，则完成单次采集后将停止（可平移和缩放当前显示波形）。

本系列示波器提供自动、普通和单次三种触发方式，默认为自动。

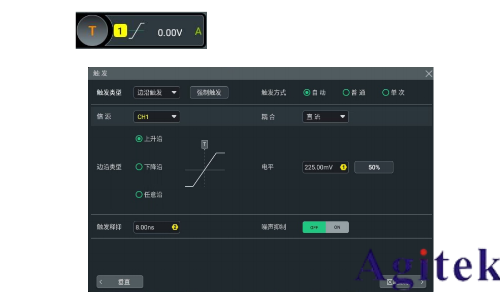

点击主界面里的触发信息标签（如下图所示）或按前面板右侧的Trigger键打开“触发”菜单，在 触发方式 菜单中可快速切换当前触发方式。触发方式显示在屏幕上方的触发信息标签上：A（自动触发方式）、N（普通触发方式）、S（单次触发方式）。

自动：在该触发方式下，如果未搜索到指定的触发条件，示波器将强制进行触发和采集以显示波形。该触发方式适用于未知信号电平或需要显示直流时，以及触发条件经常发生，不需要进行强制触发时。

普通：在该触发方式下，仅在搜索到指定的触发条件时，示波器才进行触发和采集。该触发方式适用于低重复率信号、只需要采集由触发设置指定的特定事件时，以及为获得稳定显示，需防止示波器自动触发时。

单次：在该触发方式下，仅在搜索到指定的触发条件时，示波器才进行一次触发和采集，然后停止。该触发方式适用于只需要单次采集特定事件并对采集结果进行分析的情况（可以平移和缩放当前显示波形，且后续波形数据不会覆盖当前波形）。单次触发后，示波器运行状态为“STOP”状态。

在 普通 和 单次 触发方式下，点击触发菜单里的 强制触发 按钮或按前面板右侧的键 Force可强制产生一次触发。
