信号发生器的软件

拥有高性能的信号发生器，但没有配备恰当的软件，就像尤塞恩．博尔特穿着高跟鞋赛跑一样。在这种情况下，您很难发挥出硬件的全部潜力。使用恰当的软件就像穿上恰当的跑鞋参加比赛一样。您可以获得动力和控制力，充分发挥身体潜能并赢得比赛。

Signal Studio

Signal Studio是集成在是德科技信号发生器（信号源）中的一款信号生成软件。您可以用它来为特定应用生成适合的基带、射频和微波测试信号。您还可以用它快速生成定制参考信号，以便测试您的器件。Signal Studio提供了三种风格的导航和图形界面，并且目前可支持最新的Windows操作系统。

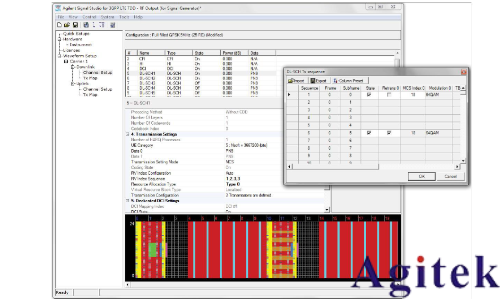

图1 Signal Studio 的三种风格的导航界面

为工作台和生产线应用生成信号

Signal Studio使您能够连接到信号发生器，然后通过局域网(LAN)或通用接口总线 (GPIB) 连接到计算机。内置配置工具让这个过程变得轻松快捷。Signal Studio用户界面包含一个控制窗口，用户通过这个窗口能够直接控制连接的仪器。在高级自动化和控制方面，它的应用程序编程接口(API)公布了软件的信号创建和生成参数。该功能还支持用户自定义用户界面，以方便信号生成。

在进行大规模生产部署时，您可以把在Signal Studio中创建的波形下载到信号发生器的非易失性存储器中。该软件还使您能够使用可编程仪器标准命令(SCPI)或通过前面板调用和回放这些波形。您还可以将定制的测试波形轻松、快速地下载到多个信号发生器中。不过，在您使用Signal Studio生成波形时，需要注意许可证要求。

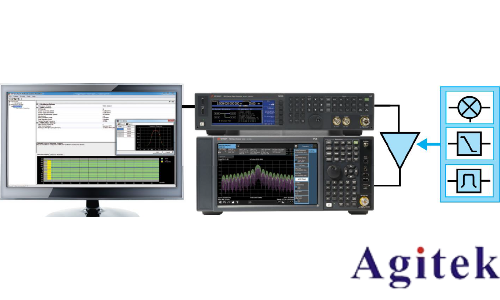

图.2 使用 Signal Studio 与X系列信号发生器及分析仪的典型元器件测试配置

波形回放功能增强器件测试

Signal Studio的基本波形回放功能使您可以创建和定制波形文件，满足元器件和发射机测试需求。您可以处理各种信号参数，计算波形结果，并下载文件以便使用信号发生器进行回放。以下是您可以使用Signal Studio 软件实现以下功能：

创建频谱校正信号，用于信道功率、频谱模板和杂散测试

查看互补累积分布函数(CCDF)、频谱、时域和功率包络图，以分析功率斜波、调制格式、功率变化、限幅等对器件性能的影响

利用波峰因数缩减技术调整峰均比(PAPR)

选择SignalStudio软件产品，您将可以保存 89600 VSA或X系列测量应用软件的设置文件，以便进行进一步分析。

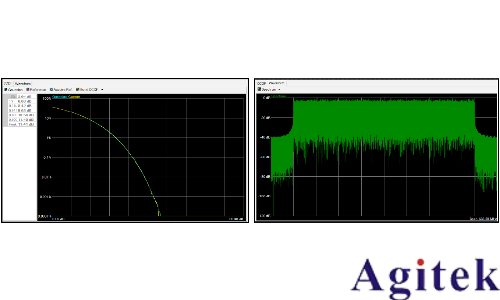

图3 Signal Studio 的 CCDF 和综合频谱视图

利用实时功能进行接收机测试

Signal Studio还可以生成符合标准的信号或自定义信号，以便对包含信道编码和多天线端口的接收机系统和硬件组件进行早期测试。结合使用信号发生器（信号源）和/或示波器以及Keysight 89600 VSA软件或X系列测量应用软件，能够评测接收机链(RF、IF和 IQ)各个阶段的接收机性能。

所选 Signal Studio软件的实时功能还拥有其他额外特性，可以帮助您在开发过程中的各个阶段创建信号，用来测试接收机设计。高级选项使您能够创建完整的通道编码信号，用于分析接收机BER、FER、BLER和PER,从而在专用集成电路(ASIC）、数字信号处理(DSP)等应用中验证基带子系统编码。您还可以在射频/基带集成、系统级测试等过程中检查接收机的性能和功能。
