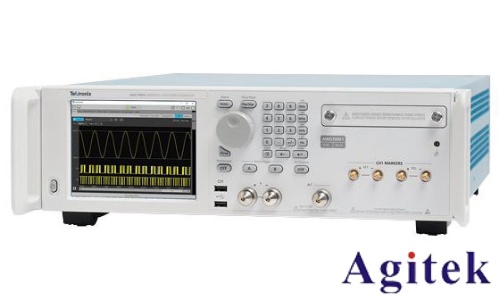

泰克AWG70000A 系列信号发生器

业内领先的 AWG70000A 系列任意波形发生器(AWG)在采样率、信号保真度和波形内存方面代表着业界最前沿的性能标杆。为了设计世界上最复杂的数据通信系统，生成理想信号、失真信号和“真实生活”信号的能力至关重要。AWG70000A系列任意波形发生器提供了这一功能，为您提供业内最优秀的信号激励解决方案，迎接日益提高的测量挑战。由于高达 50GS/s 采样率和 10 位垂直分辨率，它可以方便地生成非常复杂的信号，并全面控制信号特性。

主要性能指标

高达 50 GS/s 的采样率

-80 dBc 无杂散动态范围

10 位垂直分辨率

16G样点波形内存

主要特点

完整的单机宽带 RF 信号发生解决方案

直接生成载波高达 20 GHz 的宽带信号，不需要外部RF 转换

仿真实际环境对高速数字数据流的模拟影响

建立信号损伤模型，支持高达 12.5 GBps 的速度

生成高精度 RF 信号

无杂散动态范围性能好于-80 dBc

为光传输创建高速基带信号，支持垂直分辨率，处理高阶复杂调制

10 位垂直分辨率，50 GS/s 采样率

创建长波形场景，而无需构建复杂的序列

高达 16 G 样点的波形内存,在 50 GS/s 时播放 320 ms的数据

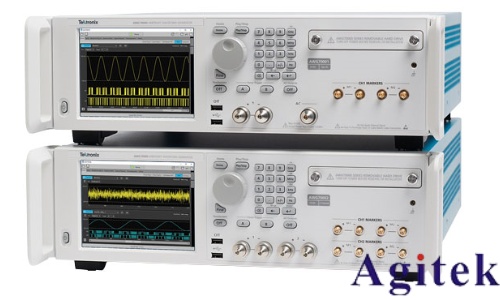

多机同步(手动或使用 AWG 同步集线器)，实现多通道高速 AWG 系统

全面运行，无需外部 PC

内置显示器和按钮，可以直接从 AWG 前面板迅速选择、编辑和播放波形

通过播放捕获的信号，仿真真实世界环境

可以在 AWG 上播放、编辑或再采样使用示波器或实时。频谱分析仪捕获的波形

从仿真平滑转向真实世界测试环境

从第三方工具导入的波形矢量，如MATLAB

应用

通信和国防电子宽带射频/微波信号

输出高达 20 GHz 的宽带射频信号

高速芯片和通信器件验证和一致性测试

使用各种信号损伤，简便地进行接收机压力测试相干光学研究

使用高阶复杂调制生成高波特率基带信号

尖端电子、物理和化学研究&

高速度、低抖动信号源，生成以独特方式指定的模拟信号、快速脉冲、数据流和时钟
