泰克TBS2000B 数字存储示波器

TBS2000B 系列示波器具有9 英寸WVGA 显示器，500万点记录长度和 2 GS/s采样率，可捕获和显示明显多得多的信号，帮助您更快地调试和验证设计。全新的波形上面光标读数和32 种自动测量，使您能够简便地、满怀信心地分析信号，每种功能都拥有丰富的小贴士。TekVPI® 探头接口不仅支持传统无源BNC 探头，还支持最新有源电压探头和电流探头，应用范围极广。

主要性能指标

2 个和 4 个模拟通道型号

200 MHz、100 MHz和 70 MHz带宽型号，高达 2 GS/s采样率

所有通道上 5 M记录长度

5 年保修

主要特点

具有15 个水平网格的9 英寸WVGA彩色显示器显示信号增加50%

TekVPI 探头接口支持有源探头、差分探头和电流探头，支持自动定标和单位

全新前端设计可实现更精确的测量

32 种自动测量和FFT 功能，快速分析波形

搜索和标记功能，轻松识别采集波形中发生的事件

HelpEverywhere® 为新用户提供有益的屏显小贴士

内置示波器介绍手册，提供操作说明和示波器基础知识

仪器用户界面和前面板面饰被翻译成10 种语言

连接

前面板上的 USB 2.0 主控端口，可快速简便地存储数据

后面板上 USB 2.0 设备端口，简便地连接 PC

10/100BASE-T 以太网端口，用来通过局域网进行远程控制

Wi-Fi 接口提供了无线通信功能1

教育

课件功能，在显示器上提供实验练习指引

全面兼容教育应用中的TekSmartLab实验管理软件

可以禁用自动设置、光标和自动测量，帮助教育工作者向学生讲授基础概念

TBS2000B 系列是为简便操作及快速动手教学设计的。专用控制功能可以迅速进入重要设置，您可以更快地评估信号。TBS2000B 上有 10 个垂直分度和15 个水平分度，从而可以查看更多的信号信息。大型显示器还为测量结果和菜单信息提供了更多的空间。

缩放功能可以迅速卷动记录并放大，查看信号细节。全新的屏幕上光标把光标测量叠加在屏幕上，阅读和理解起来非常直观。

在缩放模式下，显示屏上半部分显示整个记录的概况，下半部分显示详细的放大后视图。

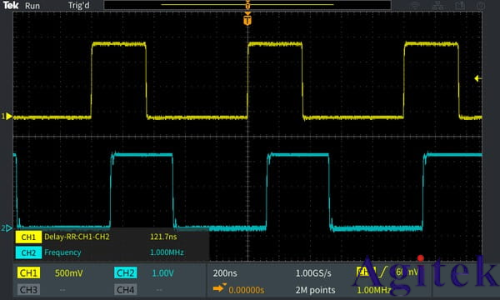

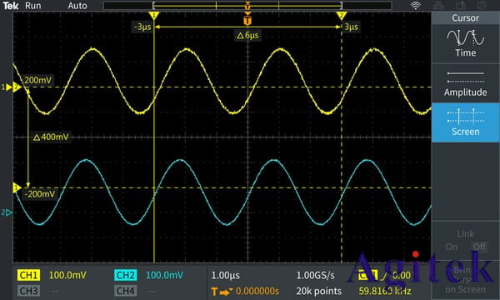

波形显示画面上显示光标读数。可以使用光标测量时间和幅度。

多功能触发和采集模式

触发系统是为调试当今混合信号设计而打造的。除基本边沿触发外，它还包括脉宽触发和欠幅脉冲触发，特别适合调试设计的数字部分。脉宽触发非常适合寻找窄毛刺或超时条件。欠幅脉冲触发旨在捕获幅度短于预计幅度的信号。

该仪器提供了多种采集模式。默认的采集模式是采样模式，这种模式适合大多数应用。峰值检测模式用来查找尖峰，平均模式可以帮助降低重复信号上的噪声。

迅速搜索关心的事件

搜索按钮可以根据触发设置迅速设置搜索标准。搜索标记会高亮显示采集中事件发生的所有时点。使用专用导航按钮简便搜索事件发生的每个时点，更深入地进行检查和分析。

搜索和标记

搜索关心的事件，然后在整个采集中标记这些事件。

自动测量变得更轻松

全套自动测量可以快捷方便地测试各种信号和应用。

一个屏幕上列出及选中所有测量。

测量分成四大类：频率，时间，幅度，面积。所有测量都显示在单个测量选择屏幕上，可以简便地选择32种自动测量，而不用翻查各种菜单。测量按来源加上颜色编码，显示在透明背景上，因此波形不会被读数挡住。HelpEverywhere® 系统为每项测量提供了小贴士，可以更方便地知道使用哪项测量，了解测量结果。

测量是透明的，因此不会挡住波形。

FFT功能

按专用前面板FFT按钮，您可以使用FFT功能，了解信号的频率成分。只显示FFT，或打开源波形显示，同时查看频域和时域波形。透明读数显示重要设置，而不会挡住FFT显示。

时域源波形可以显示在FFT频率频谱上方。
