使用任意波形 / 函数发生器复现真实世界信号

这是一篇关于使用任意波形/函数发生器复现真实世界信号的应用指南，主要介绍了如何利用泰克AFG产品和ArbExpress软件来捕获、编辑和生成真实世界的信号，以用于各种测试和应用。以下是对这些核心内容的简要概述：

1. 任意波形/函数发生器基础:

定义与功能：任意波形/函数发生器（AFG）是一种能够生成几乎任何波形的设备，广泛用于从汽车传感器模拟到无线网络极限测试等各种应用。

波形类型：AFG可以生成正弦波、方波、三角波、扫描波、脉冲、锯齿波等标准波形。

调制功能：许多AFG支持调制功能，这对于某些类型的标准一致性测试至关重要。

2. 创建任意波形的方法:

软件生成：使用软件根据技术数据画出波形。

示波器捕获：使用示波器捕获实地信号，然后将波形发送到AFG。

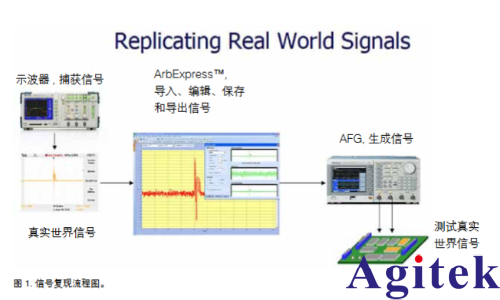

3. 捕获和复现真实世界信号:

实例：碰撞传感器信号：通过示波器捕获汽车碰撞传感器的输出信号，然后使用ArbExpress软件导入、编辑并发送到AFG，用于评估发动机电脑控制系统。

噪声添加：在ArbExpress软件中，可以在波形中添加噪声或异常事件，以模拟真实世界条件下的信号。

4. 同步多部仪器:

多缸发动机测试：为同步多部双通道AFG，将一部AFG指定为主仪器，通过外部参考输出和触发输入连接其它仪器，实现精确的定时同步。

5. 创建和测试串行数据信号:

实例：I²C时钟和数据信号：使用ArbExpress创建驱动I²C LED驱动器电路的串行时钟和数据信号，然后将这些波形发送到AFG生成信号。

定时要求：在创建逻辑消息之前，需要了解器件的定时图，确保信号符合技术数据的要求。

6. 应用和优势:

广泛应用：AFG和ArbExpress软件可以简便地复现和生成真实世界信号，适用于汽车、通信、消费电子等多种应用。

测试效率：通过AFG和ArbExpress，可以快速生成和修改测试信号，提高元器件和设备设计质检期间的测试效率。

灵活性：AFG支持128K样点的任意波形存储器，可以简便地获得大多数汽车通信要求的数据消息。

这篇文章为使用任意波形/函数发生器复现真实世界信号提供了详细的步骤和实例，通过展示如何利用泰克AFG产品和ArbExpress软件，简化了信号捕获、编辑和生成的过程，提高了测试的准确性和效率。
