如何利用泰克示波器4系列B MSO进行电源完整性测试

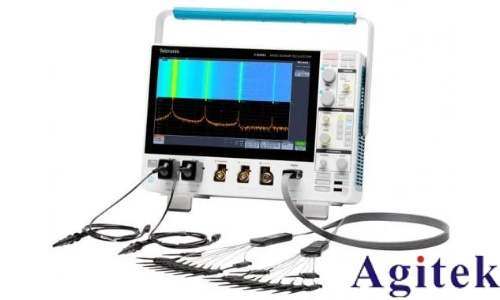

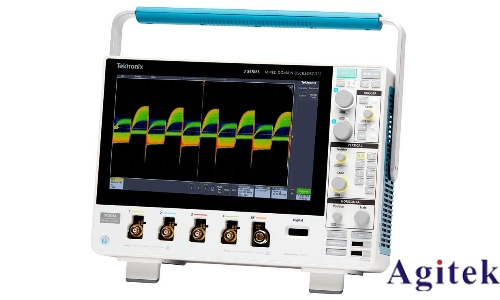

电源完整性测试是评估电源系统稳定性、可靠性和性能的关键环节，尤其在现代高密度电子系统中至关重要。泰克（Tektronix）4系列B MSO混合信号示波器凭借其先进的FlexChannel®输入、直观的图形界面及4/5/6-PWR功率分析软件，为电源完整性测试提供了高效、精准的解决方案。以下将从测试准备、关键测量项目及数据分析三个方面，阐述如何利用该设备进行完整的电源完整性评估。

一、测试前准备：确保测量系统准确

准确的测试始于正确的设置。首先，需连接高压差分探头测量电压，配合电流探头采集电流信号。由于不同探头存在传播延迟差异，可能导致电压与电流波形边沿错位，影响功率计算精度。4系列B MSO支持“静态”时延校正功能，可自动读取探头延迟参数并进行补偿，通过单键“Deskew”即可实现信号对齐，确保定时准确性。

其次，需消除探头偏置。差分电压探头可能存在微小DC偏置，影响低电平测量精度，可通过探头自带的调零功能校正。同时，电流探头需执行消磁操作，清除磁芯中残留的直流磁通，避免引入测量误差。

二、关键电源完整性测量项目

1. 纹波测量：纹波是叠加在直流输出上的交流噪声，直接影响电路稳定性。使用差分探头连接电源输出端，结合4/5/6-PWR软件，可自动区分工频纹波与开关纹波，并准确测量其峰峰值和RMS值。建议启用带宽限制和适当的耦合模式，以滤除高频干扰，提升测量可靠性。

2. 电源抑制比（PSRR）测试：PSRR反映电源抑制输入噪声传递至输出的能力。通过Picotest J2120A线路注入器在输入端注入扫描正弦信号，4/5/6-PWR软件自动完成频率扫描，计算各频点的衰减比，并生成PSRR曲线，直观展示电源的噪声抑制性能。

3. 阻抗测量：配电网络（PDN）阻抗分析有助于识别潜在共振点和噪声耦合路径。传统VNA难以测量低频或极低阻抗，而基于4系列B MSO的方案可实现低至1Hz的阻抗测量。配合Picotest J2113A差动放大器和50Ω功分器，可在时域同步观察激励与响应信号，提升分析深度。

4. 效率与动态响应测量：4/5/6-PWR支持AC-DC、DC-DC等多种拓扑的效率测量，最多可同步分析三路输出，自动计算总效率。此外，还可测量电源的导通与关断时间，验证多路输出的上电时序，确保系统可靠启动与关闭。

三、数据分析与报告生成

完成测量后，可利用示波器内置的报告生成工具，将测试数据、波形图像及分析结果整合为结构化文档。支持保存为.MHT或PDF格式，便于归档、评审与合规提交。所有测量过程可追溯，提升研发与质检效率。

综上所述，泰克4系列B MSO结合4/5/6-PWR软件，不仅简化了电源完整性测试流程，更通过自动化设置与多维度分析，显著提升了测试精度与效率，是电源研发工程师不可或缺的强大工具。
