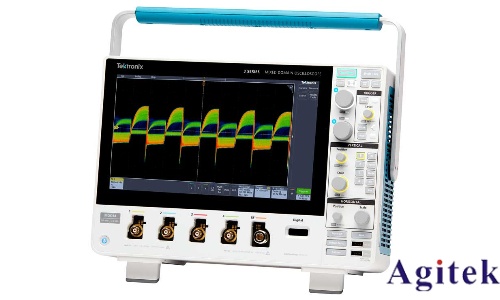

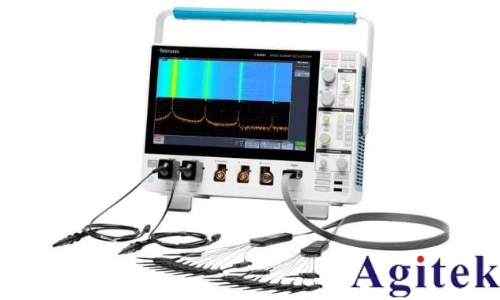

泰克MDO3000系列混合示波器应用介绍

这是一篇关于泰克MDO3000系列混合示波器的应用介绍文章，主要介绍了该示波器在发现信号异常、验证串行和并行总线设计、寻找噪声源、利用噪声信号进行裕度测试以及验证开关电源设计等五个方面的应用。以下是对这些核心内容的简要概述：

1. 发现信号异常:

 快速采集模式(FastAcq)：通过FastAcq模式，波形采集速率提高到超过280,000波形/秒，迅速捕获和显示偶发信号异常。

高级触发功能：利用矮脉冲触发器隔离和捕获矮脉冲，通过设置触发条件来捕捉特定信号异常。

Wave Inspector自动搜索：自动搜索信号中指定事件的所有实例，通过标记和引导工具帮助用户发现和分析异常信号。

2. 验证串行和并行总线设计:

 内置协议分析仪：支持多种串行总线（如I²C、SPI、CAN等）的解码和分析，简化了串行总线数据的验证过程。

内置逻辑分析仪：支持并行总线的解码和显示，帮助用户快速验证并行总线设计。

 同步显示功能：能够同时解码和显示两个并行或串行总线，便于分析总线之间的时序关系。

3. 寻找噪声源:

集成频谱分析仪：提供9kHz到3GHz的射频带宽，帮助用户识别和定位设计中的噪声源。

  近场探头：通过近场EMI环形天线探测电路板上的高频信号，精确找到噪声源的位置。

4. 利用噪声信号进行裕度测试:

内置任意/函数发生器：生成高达50MHz的函数和任意波形，用于设计裕度测试。

噪声添加功能：为测试信号添加高斯噪声，模拟真实环境中的噪声干扰，评估设计的噪声裕度。

5. 验证开关电源设计:

自动电源测量：提供多种电源质量测量，如功率、波峰因数、功率因数和谐波分析，帮助用户快速评估电源性能。

差分电压探头和电流探头：精确测量开关电源中的差分电压和电流，分析开关损耗和安全工作区域，确保电源设计的可靠性和效率。

为工程师提供了使用泰克MDO3000系列混合示波器进行日常设计与调试任务的详细指导，通过高效的工具和功能，帮助工程师在信号分析、总线验证、噪声源追踪、裕度测试和电源设计验证等方面节省时间和提高工作效率。
