信号发生器/信号源的信号类型有哪些

连续波信号(CW) - 连续波信号是最初始的最简单的信号，它的频率和幅值都是固定的一个正弦波的信号。定义一个连续波信号需要幅度和频率两方面指标。

定义一个连续波信号需要幅度和频率两方面指标。

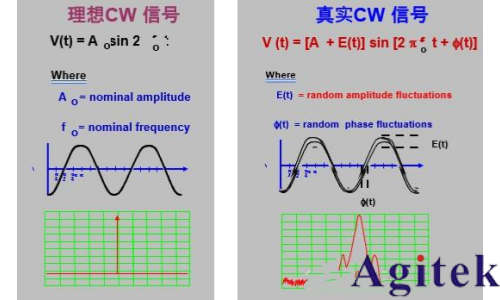

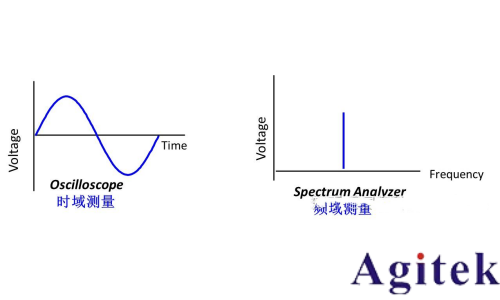

理想的连续波信号在时域上是正弦波曲线，在频域上是一条单脉冲。而实际上随机噪声会对CW信号进行调幅和调相，使其偏离理想。因为调幅噪声一般比较小可以忽略不计，这里影响比较大的是相位噪声，其在时域上表现为随机的相位抖动，在频域上表现为噪声边带，就是有裙边，不再是一条单脉冲。我们实际的CW信号如右边图示，信号大多偏离理想，有随机的噪声对其幅度和相位进行调制。

A= 信号标称幅度, 应为常数f= 信号标称频率, 应为常数E(t)= 随机信号幅度抖动f(t)= 随机信号相位抖动

扫描信号 - 当我们连续波信号得不到满足的时候，我们的扫描信号它会使正弦波在一定频率范围和一定幅度范围之内进行变化，这是我们的扫描信号， 产生一定频率范围或者功率范围的正弦波信号。

调制信号 - 产生将信息调制至正弦波，产生实际通讯中或者“真实世界”的信号。而调制信号就是真实世界中携带一些信息，比如说的一些数据变化，我们将这些信息调制到我们正弦波上，然后通过我们的天线以及其他的方式进行发送出来。

幅度调制的重要参数

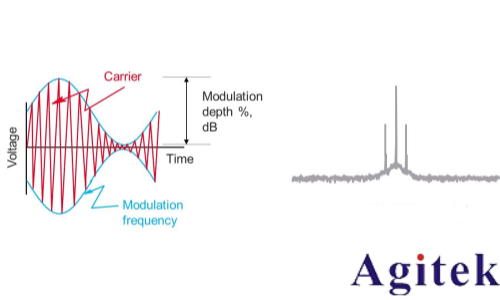

模拟调制信号 - 典型信号的时域和频域波形

调制频率 – rate the modulating signal varies the amplitude of the carrier

调制深度 – ratio of the peak of modulating signal to the carrier signal amplitude Vpeak mod / Vcarrier

–Distortion (%)

频率调制的重要参数

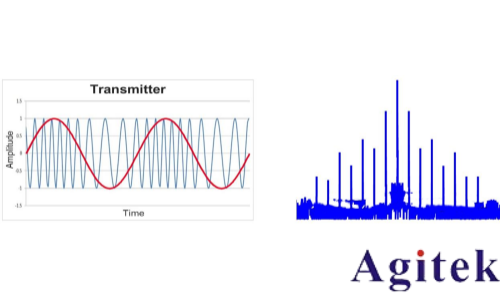

模拟调制信号 - 典型信号的时域和频域波形

–调制频偏(ΔFdev) – amplitude of modulating signal determines how far in frequency the carrier signal will shift

–调制频率(Fm) – determines how quickly carrier will shift from one frequency to another

– Accuracy

– Resolution

– Distortion (%)

– Sensitivity (dev/volt)

相位调制的重要参数

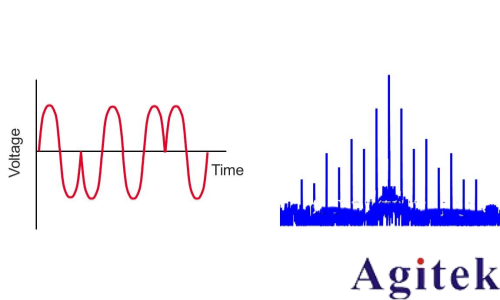

模拟调制信号 - 典型信号的时域和频域波形

– 调制相偏(Δθ) – amplitude of modulating signal determines the amount of phase deviation

– 调制率(Fm) – determines how quickly carrier will shift from one phase to another

– Accuracy

脉冲调制的重要参数

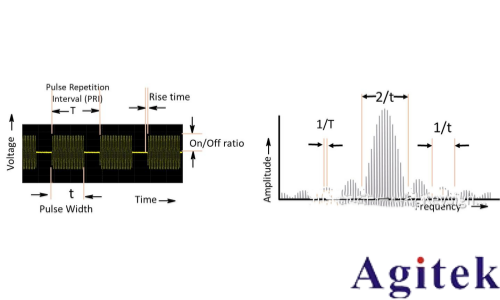

模拟调制信号 - 典型信号的时域和频域波形

– Pulse width (t)

– PRF (1/T)

– Duty cycle (t/T)

– On/Off ratio (dB)

– Rise time(ns)

Keysight的信号发生器不光能够提供CW连续波信号，扫描信号，还能够提供模拟调制信号以及各种各样复杂的矢量调制信号。
