用泰克5系示波器进行精确电源完整性测试

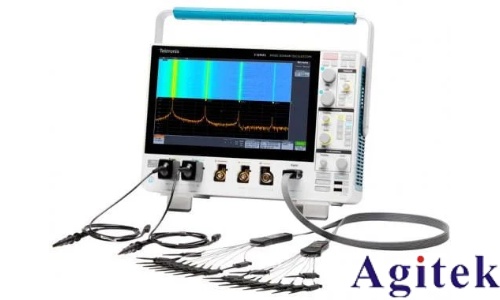

泰克5系示波器凭借其高精度、高带宽和丰富的功能，成为电源完整性测试的理想工具。以下是使用泰克5系示波器进行精确电源完整性测试的关键步骤和要点。

一、测试前准备

1. 探头选择：根据测试需求选择合适的探头。对于电源轨测量，可选用低噪声的TPR系列电源轨探头，其具备高精度和低衰减特性，能有效减少测量误差。若需进行浮地测量或差分电源噪声测试，差分探头是更好的选择，它具有高共模抑制比，可准确捕捉差分信号。

2. 连接设置：使用BNC连接线将探头连接到示波器，确保探头接地端与电源接地端可靠连接。避免使用过长的探头线，以减少额外噪声和失真引入。对于高压电源测试，务必采取安全防护措施。

二、示波器参数设置

1. 时基与幅值设置：根据电源电压的频率和幅度，合理设置示波器的时基和幅值范围，确保波形在屏幕上清晰显示且不失真。例如，对于高频开关电源，需设置较短的时基以观察快速变化的信号细节。

2. 触发模式设置：选择合适的触发模式，如边沿触发，以稳定波形，便于观察和分析。

三、关键测试内容

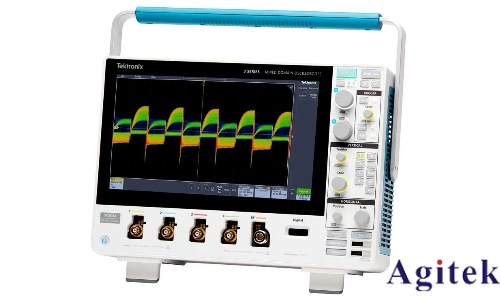

1. 纹波与噪声测量：电源纹波和噪声是影响电源完整性的重要因素。泰克5系示波器搭配低噪声探头，可精准测量电源输出的纹波和噪声水平。通过示波器的测量功能，可直接读取纹波的峰峰值、有效值等参数，准确评估电源的纹波抑制能力。

2. 电源质量与谐波分析：利用示波器的电源质量测量功能，可对电源的谐波进行分析。了解谐波的成分和幅度，判断电源是否符合相关标准和规范，为电源优化提供依据。

3. 动态负载响应测试：结合电子负载，模拟负载突变情况，使用示波器的序列触发模式捕捉负载突变前后的电压波形。记录输出电压的最大偏差、恢复时间及超调量，验证电源在动态负载下的稳定性。

四、数据分析与优化

1. 观察与记录：仔细观察示波器屏幕上的波形，检查是否存在毛刺、噪声或其他异常现象。记录测试结果，包括电源电压的幅度、直流分量、纹波和噪声水平等参数，并保存波形截图或数据文件以供后续分析。

2. 问题定位与优化：若发现波形异常或测试结果不符合要求，可借助示波器的高级分析功能，如频谱分析、抖动分析等，定位问题根源。例如，通过频谱分析识别特定频率的干扰源，进而优化PCB布局或调整电路参数。

五、泰克5系示波器的优势

1. 高精度与低噪声：泰克5系示波器具备高垂直分辨率和低本底噪声，能准确测量微小的电压变化，确保测试结果的精确性。

2. 丰富的功能与选件：支持多种解码选项，如SVID、SPMI等，可满足不同电源系统的测试需求。同时，兼容多种探头和附件，适应各种复杂的测试场景。

3. 智能分析平台：集成的分析软件可一键生成合规报告，简化测试流程，提高测试效率。

通过以上步骤，结合泰克5系示波器的强大功能，工程师能够高效、准确地完成电源完整性测试，为电子系统的可靠性提供有力保障。无论是研发阶段的调试优化还是量产阶段的质量验证，泰克5系示波器都能发挥重要作用，助力电子行业不断提升产品质量和性能。
