TH9521系列推动电机定子进程全面提速

研究背景

电机是全球能源消耗的主要载体之一，承担着电能与机械能转换的核心功能。定子作为电机的关键部件，其性能直接决定电机的效率、功率密度和可靠性。

随着工业自动化、电动汽车、可再生能源等领域的快速发展，对电机系统的能效、体积和动态响应提出了更高要求，推动定子技术成为研究热点。

多重角色

工业制造：用于驱动泵类、风机、压缩机、传送带等设备，在石化、钢铁、造纸等流程工业中实现流体输送、物料加工及生产线自动化控制；

交通运输：电动汽车中，作为驱动电机的核心组件，直接影响车辆动力性能与能效。

自动化与机器人：伺服电机、步进电机中的定子为工业机器人、自动化设备提供高精度位置控制和动态响应。

二、解决方案：电机三相定子性能测试

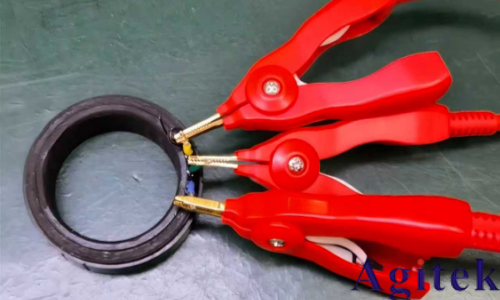

（一）客户情况

一家专注于精密模具制造的企业，为确保电机三相定子的产品质量与性能稳定性，目前正依据行业技术标准对其开展全面的性能测试工作。

（二）测试要求

测试三相直流耐压，绝缘电阻测试，电感，匝间，电阻三相平衡度，电感三相平衡度。

（三）解决方案

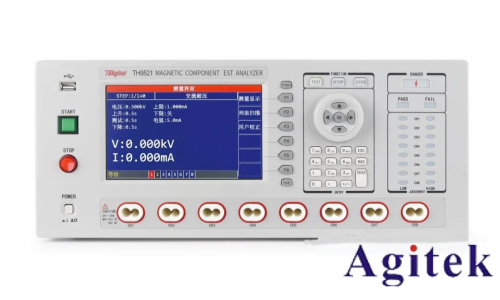

为确保测试精度与效率，推荐使用TH9521系列集成化磁性元器件综合分析系统，其核心优势如下：

TH9521系列集成化磁性元器件综合分析系统在单机内实现交流耐压、直流耐压、绝缘电阻、匝间绝缘测试、直流低电阻、电感量(TH9521A选配)测试六大功能。

(一)、交流耐压/直流耐压测试

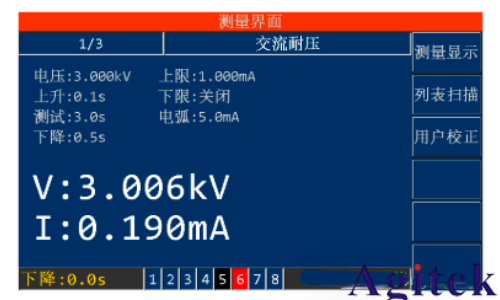

交流耐压测试

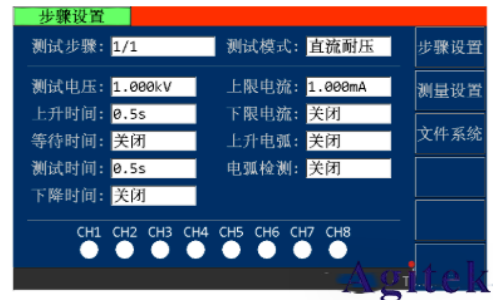

直流耐压测试

TH9521系列交流耐压电压范围:0.05-5kV,电压≤4.000kV:0.001mA- 120.0mA；电压＞4.000kV:0.001mA - 100.0mA，最大功率:500VA。

直流耐压电压范围:0.05-6kV,电流范围:0.1μA-20.00mA，最大功率:120VA。

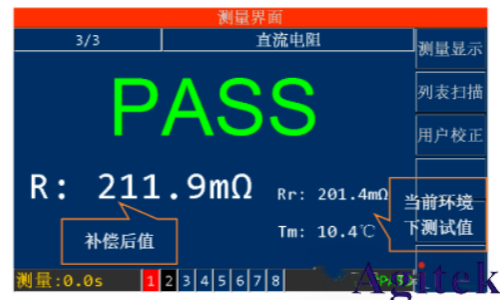

(二)、直流电阻测试功能

TH9521系列提供8通道四线直流电阻测量，对于电机及变压器等多绕组器件提供高准确度测试，测量范围从0.01mΩ ~1.2MΩ。

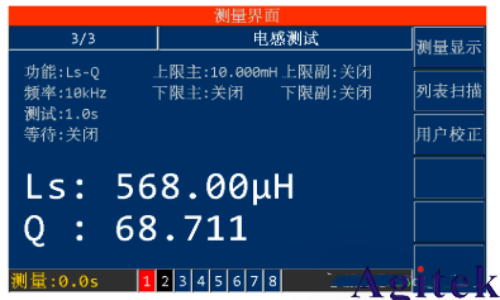

(三)、电感测试功能

TH9521系列提供8通道四线电感测量，对于多绕组器件的电感值提供高准确度测试。提供1.0Vrms测试电平，最高100kHz测量频率能满足绝大部分电感测试要求。

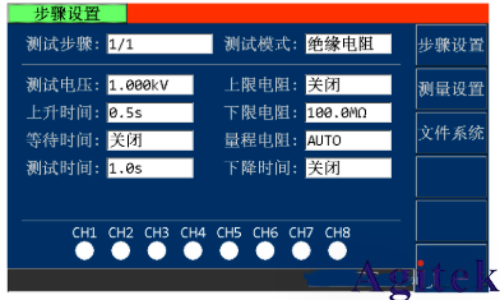

(四)、绝缘电阻测试

TH9521系列能提供0.05-5kV的绝缘电阻测试，电阻测试范围0.1MΩ-50GΩ，用于测量相与相之间绝缘材料的电阻值，判断其绝缘性能是否良好。

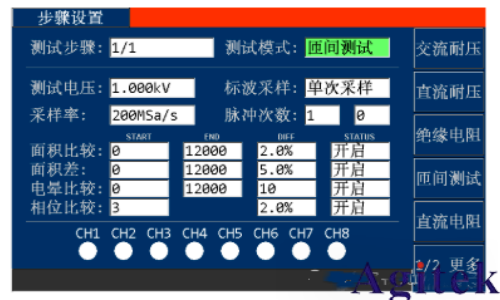

(五)、匝间绝缘测试

TH9521系列匝间绝缘测试输出脉冲电压0.1-6kV，波形采样率12bit、采样速度200MHz；提供了面积比较、面积差比较、电晕放电、相位差比较四种方式。

（四）经验与总结

电机定子在新能源、自动化等多领域蓬勃发展，应用前景广阔。同惠电子将持续深耕电子精密测量仪器，以高精度智能化方案助力客户解决定子测试难题，共促产业高效升级与可持续发展。
