IT6600C双向直流电源的多重角色

高压大功率电容器作为电力系统中的关键零部件，市场需求受益于新能源发电（风电、光伏）、电动汽车、智能电网及工业变频设备的快速发展而持续增长。此类电容器需具备高耐压、大容量、低损耗及高可靠性，以支撑储能、滤波和无功补偿等关键功能。随着全球能源转型加速和电力电子技术升级，高压大功率电容器在可再生能源、新能源汽车、充电桩、轨道交通等领域应用潜力巨大，高性能、长寿命产品更受青睐。

高压大功率电容器需承受高频、大电流充放电，动态工况测试可验证其在极端工况下的响应速度和能量支撑能力，并用于寿命及可靠性评估。在电容器快速充放电工况测试中，直流电源扮演着至关重要的角色。

直流电源的重要作用

1. 提供稳定的充放电能量源

充电阶段：直流电源为电容器提供稳定的电压或电流，确保电容器快速充电至目标电压。在恒流充电模式下，电源需输出高电流以缩短充电时间；在恒压模式下，电源需维持精确的电压水平以避免过充。

放电阶段：虽然放电通常通过外部负载完成，但某些测试中可能需要双向直流电源吸收反向电流（如能量回收系统），以模拟实际应用中的能量循环。

2. 精确控制充放电参数

动态响应：快速充放电要求电源具备毫秒级甚至微秒级的响应速度，以支持高频切换。例如，在脉冲功率应用中，电源需瞬间提供大电流并迅速调整输出。

模式切换：支持恒流（CC）与恒压（CV）模式的快速切换，确保充电效率并防止过压损坏电容器。

3. 保护与安全功能

过压/过流保护：在测试中实时监测电压和电流，防止电容器因异常工况（如短路、过充）而损坏。

热管理：高效散热设计确保电源在频繁充放电中的可靠性，避免因过热导致性能下降或故障。

4. 低输出阻抗与高效能量传输

电源的低输出阻抗可减少充电过程中的能量损耗，提升效率。这对高容量或低ESR（等效串联电阻）电容器尤为重要。

5. 数据监测与系统集成

实时监测：通过通信接口（如SCPI、Modbus）与数据采集系统连接，记录充放电过程中的电压、电流及时间曲线，用于分析电容器的性能（如容量、内阻、循环寿命）。

可编程控制：支持自动化测试流程，通过编程实现复杂的充放电波形（如阶梯充放电、脉冲序列），模拟实际应用场景。

6. 模拟实际工况

针对特定应用（如电动汽车、可再生能源系统），直流电源可模拟实际电源特性（如电池动态响应、电网波动），验证电容器在真实环境中的表现。

7. 支持高功率与高压需求

高功率电源满足快速充电的大电流需求（如超级电容器的千安级电流），高压电源则用于测试高压电容器的耐压性能（如电力电子中的储能应用）。

ITECH双向直流电源在电容器快速充放电测试中不仅是能量供给的核心，更是确保测试精度、安全性和可重复性的关键设备。其性能（如动态响应、稳定性、保护功能）直接影响测试结果的可靠性，进而为电容器的设计与应用提供重要数据支持。

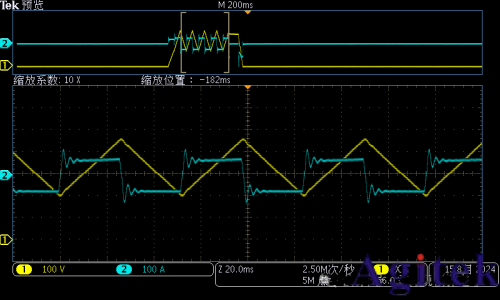

IT6600C充放电实测波形

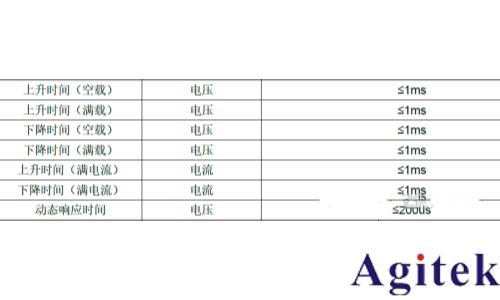

ITECH艾德克斯IT6600C系列大功率双向直流电源，拥有3U/42kW的超高功率密度，高达2250V的电压范围。1200V42kW的机型拥有200us的动态响应时间，由此可以快速电流源模式和电压源模式的动态切换，实现上图所示三角波电压充放电功能。

艾德克斯IT6600C系列大功率双向直流电源不仅是电源，更是负载特性的优秀兼顾者。它不仅能作为直流电源输出功率，还能充当直流电子负载，吸收功率并将清洁的能量回馈至电网，实现能量的循环利用。作为一款功能强大、操作便捷、节能环保的双向可编程直流电源，IT6600C系列为汽车、储能、工业、绿色能源等领域的大功率复杂应用提供了全新的使用体验，并为研发、验证、生产等方面提供了强有力的支持。
