普源MSO8000系列示波器“高波形捕获率”在实际混合信号调试中的应用

在现代电子系统日益复杂的背景下，混合信号调试已成为研发工程师面临的核心挑战之一。普源MSO8000系列示波器凭借高达600,000 wfms/s的波形捕获率，在实际混合信号调试中展现出卓越的性能优势，显著提升了故障捕捉效率与系统分析精度。

高波形捕获率意味着示波器能够在单位时间内采集并显示更多波形帧，从而极大增加捕获罕见、瞬态异常事件的概率。在调试电池管理系统（BMS）等复杂系统时，模拟信号（如电压、电流）与数字控制信号（如CAN通信、GPIO状态）往往同时存在。当系统出现偶发性通信中断或逻辑误判时，传统低捕获率设备极易遗漏关键波形片段。而MSO8000凭借其硬件级高捕获率能力，可连续高速采集多通道信号，结合45万帧的硬件波形录制功能，实现对长时间运行中异常事件的“不漏检”记录。

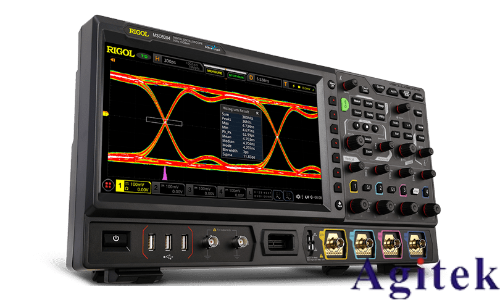

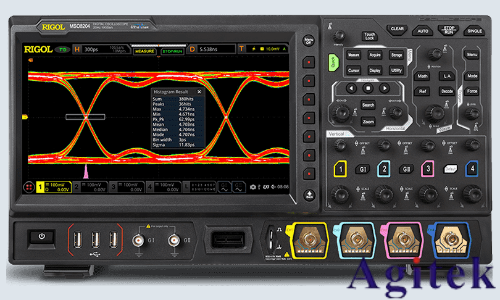

在实际应用中，工程师常需分析信号抖动、毛刺或时序偏移等问题。MSO8000通过高稳定度晶体振荡器与锁相环技术保障各通道采样同步，配合高达10GSa/s的采样率与500Mpts深存储，确保在高捕获率下仍保持信号完整性。结合抖动分析算法，可生成眼图、抖动趋势图与直方图，直观呈现信号质量劣化趋势，为优化PCB布局、电源完整性提供数据支撑。

此外，MSO8000集成4个模拟通道与16个数字通道，共享统一时钟与触发系统，实现模拟与数字信号的精确时间对齐。在调试BMS过流保护响应时，可同步捕获模拟侧电流突变与数字侧控制信号动作，通过高捕获率快速定位响应延迟或逻辑冲突，验证其是否符合ISO 26262功能安全要求。

综上所述，MSO8000的高波形捕获率不仅是参数优势，更是解决复杂混合信号调试难题的关键能力。它帮助工程师从“猜问题”转向“看问题”，显著提升研发效率与产品可靠性，成为新能源、智能驾驶等领域不可或缺的测试利器。
