泰克示波器如何调出XY模式：操作指南与应用解析

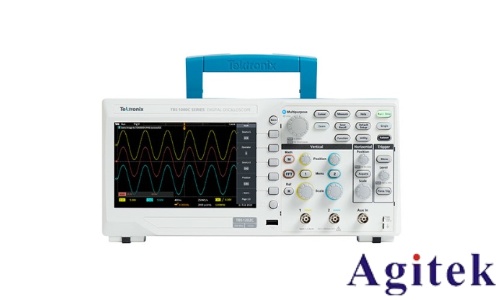

泰克示波器作为电子工程领域中广泛使用的高精度测量工具，不仅能够显示信号随时间变化的波形（YT模式），还具备一种特殊而强大的功能——XY模式。该模式可用于分析两个信号之间的相位、频率关系，尤其在测量李萨如图形（Lissajous Figures）、判断信号相位差、评估系统频率响应等方面具有重要价值。本文将详细介绍如何在泰克示波器上调出XY模式，并简要说明其应用场景与注意事项。

一、进入XY模式的操作步骤

尽管不同型号的泰克示波器操作略有差异，但基本流程大体一致。以下为通用操作方法，以DPO2000系列为例：

1. 选择两个输入通道：首先确保通道1（CH1）和通道2（CH2）均已开启，并正确连接待测信号源。这两个通道将分别作为X轴和Y轴的输入信号。

2. 进入设置菜单：按下示波器面板上的“Menu”或“Settings”按钮，进入主设置菜单。

3. 启用XY显示模式：在菜单中找到“Measurement”（测量）选项，进入后选择“XY Display”或“XY Mode”，然后将其设置为“On”。此时，示波器屏幕将从传统的电压-时间（YT）显示切换为X-Y平面轨迹显示。

4. 调整显示参数：根据需要调节两个通道的垂直刻度（Volts/Div），使图形适中显示在屏幕上。可通过旋钮微调X轴与Y轴的幅度比例，以获得清晰、不失真的李萨如图形。

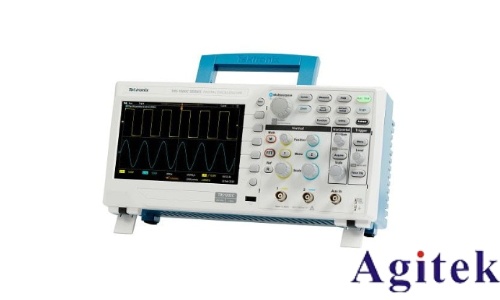

二、XY模式的应用场景

● 相位测量：当两路同频正弦信号相位差为90°时，显示为圆形；0°或180°时为直线；其他角度则呈现椭圆，便于直观判断相位关系。

● 频率比测量：通过观察李萨如图形的交点数，可推算出两个信号的频率比，适用于无直接频率计时的场景。

● 系统响应分析：在音频测试或滤波器调试中，输入与输出信号分别接入CH1和CH2，可直观反映系统的相位和幅度特性。

三、使用注意事项

● 耦合方式一致：建议CH1与CH2均设置为相同的耦合方式（如DC或AC），避免信号偏移影响图形准确性。

● 幅度匹配：信号幅度过大会导致图形超出屏幕，过小则细节不清晰，应合理调节垂直增益。

● 触发设置：虽然XY模式不依赖时间轴，但触发仍会影响波形稳定性，建议选择合适的触发源与电平。

● 时间基准调整：虽不影响XY模式本质，但可影响图形缩放与观察效果，必要时进行微调。

总之，XY模式是泰克示波器中极具分析价值的功能。掌握其调用方法与解读技巧，不仅能提升测试效率，更能深入理解信号间的动态关系，是电子工程师不可或缺的调试利器。
