泰克示波器在开关电源环路响应（伯德图）测试中的应用

在现代开关电源设计中，控制环路的稳定性直接决定了系统的动态响应能力与供电可靠性。伯德图（Bode Plot）作为分析系统频率响应的核心工具，通过幅频特性和相频特性曲线，直观展现环路增益与相位随频率的变化关系，是评估电源稳定性的关键手段。泰克示波器凭借其高精度测量能力与集成化测试方案，在环路响应测试中发挥着重要作用。

传统环路响应测试多依赖网络分析仪等专用设备，成本高且操作复杂。而泰克示波器结合信号注入法，提供了一种高效、经济的替代方案。测试时，通过任意函数发生器（如AFG3000系列）产生低频扫频信号，经由信号注入器（如PICOTEST J2100A）注入电源反馈环路，示波器则同步采集输入与输出信号，计算并绘制伯德图。该方法支持宽频范围（可从10Hz至1MHz）扫描，全面表征系统在不同频率下的增益与相位表现。

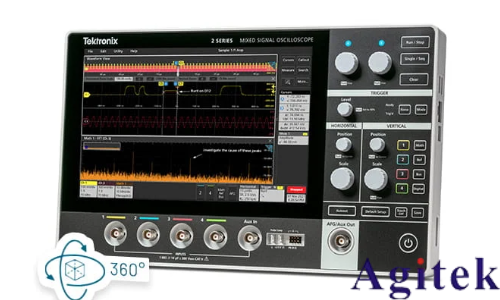

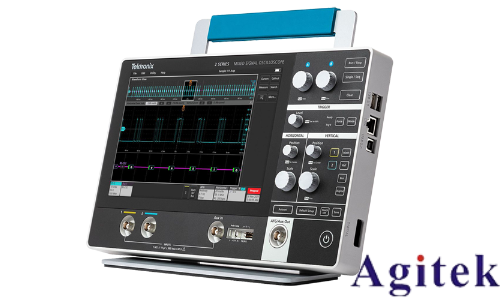

泰克示波器在测试过程中具备多项优势。首先，其高输入阻抗探头（如TPP0502）有效降低负载效应，确保测量精度；其次，深存储与高采样率能力可精确捕捉细微的相位变化。此外，示波器内置的专用电源分析软件（如PowerSuite）支持自动化测试流程，可一键完成参数设置、数据采集与结果生成，极大提升调试效率。

通过伯德图，工程师可提取关键稳定性指标：相位裕度、增益裕度与穿越频率。例如，在某48V转12V DC-DC变换器设计中，初始测试显示相位裕度仅20°，系统存在振荡风险。借助泰克MDO4示波器进行环路分析，工程师调整补偿网络参数后，将相位裕度提升至55°，显著改善稳定性。同时，穿越频率被优化至开关频率的10%左右，在保证快速响应的同时兼顾抗干扰能力。

测试中还需注意注入信号幅度应控制在输出电压的0.1%~1%之间，避免引入非线性误差；并采用短接地线与高带宽探头，减少寄生参数影响。泰克示波器的一体化平台还支持纹波、开关损耗与EMI等多维度分析，实现电源性能的全面评估。

综上所述，泰克示波器不仅简化了伯德图测试流程，更以高精度与智能化分析助力电源设计优化，已成为开关电源研发中不可或缺的核心测试工具。
