是德示波器在物联网设备低功耗睡眠模式电流测试中的设置

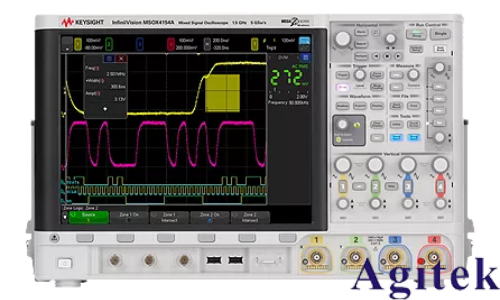

随着物联网（IoT）设备的广泛应用，低功耗设计成为产品竞争力的关键因素。设备在睡眠模式下的电流往往处于微安（μA）甚至纳安（nA）级别，精确测量此类微小电流对评估电池寿命和优化功耗至关重要。是德科技（Keysight）示波器凭借其高分辨率、低噪声和灵活的测量功能，成为进行低功耗测试的优选工具。以下是使用是德示波器进行物联网设备睡眠模式电流测试的关键设置步骤。

一、选择合适的电流检测方式 通常采用“分流电阻法”进行电流测量。在电源路径中串联一个高精度、低阻值的采样电阻（如1Ω或0.1Ω），通过测量电阻两端的电压降，结合欧姆定律（I = V/R）计算电流。为避免引入额外功耗，电阻值应尽可能小，同时确保电压信号在示波器可检测范围内。

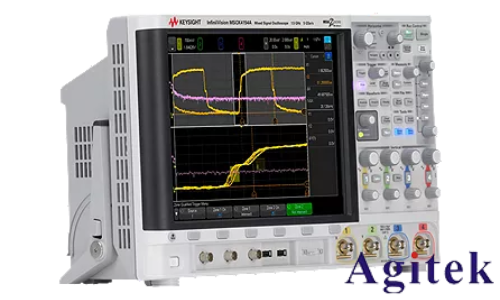

二、示波器基础设置

1. 通道设置：将示波器通道连接至采样电阻两端，设置为直流耦合，垂直刻度调整至毫伏级（mV/div），以捕捉微小电压变化。

2. 分辨率与采样率：启用高分辨率采集模式（High Resolution Mode），提升垂直分辨率，降低噪声干扰。适当降低采样率以提高信噪比，尤其在长时间监测中更为有效。

3. 时间基准：根据睡眠周期设置合适的时间刻度（如100ms/div至1s/div），确保能完整捕获设备从唤醒到睡眠的全过程。

三、优化测量精度

1. 去噪处理：启用平均捕获（Averaging）或高分辨率滤波功能，抑制随机噪声，提升信号清晰度。

2. 偏置归零：在无电流通过时执行通道偏置校准，消除零点漂移，确保测量基准准确。

3. 带宽限制：开启20MHz带宽限制，滤除高频干扰，防止误触发或数据失真。

四、触发与长时间监测 设置边沿触发或逻辑触发，捕捉设备状态切换瞬间。对于周期性睡眠设备，可使用无限余辉或分段存储（Segmented Memory）功能，记录多个周期的电流波形，便于分析平均睡眠电流。

五、数据分析与自动化 利用是德示波器的测量参数功能，自动计算最小电流、平均电流及脉冲宽度。结合内置数学函数，积分电流曲线以估算电荷消耗。通过SCPI命令远程控制示波器，实现自动化测试与数据记录。

综上所述，合理配置是德示波器的硬件连接、采集模式与分析功能，可精准捕捉物联网设备在睡眠模式下的微弱电流，为低功耗优化提供可靠数据支持。
