普源示波器进行音频THD失真测试的接线方法与操作要点

在音频设备研发与质量检测中，总谐波失真（THD）是衡量信号纯净度的关键指标。利用普源示波器进行音频THD测试，不仅能够直观分析谐波成分，还能有效评估放大器、音频源等设备的性能。正确的接线方法是确保测量结果准确可靠的前提。

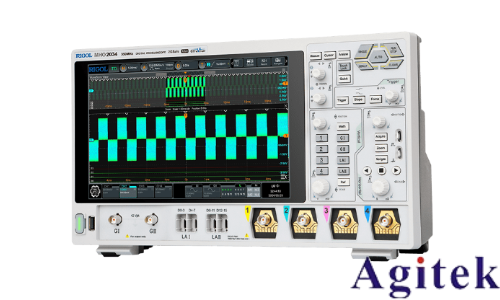

一、测试前准备与设备连接

首先，确保待测音频设备（如音频播放器或功放）与普源示波器均处于断电状态，避免带电操作造成设备损坏。选用合适的连接方式：若为线路输出信号，可使用BNC转RCA或3.5mm音频转接线，将音频输出端连接至示波器的CH1或CH2输入通道；若为高电平扬声器输出，则需通过衰减探头或分压电路接入，防止信号过载损坏示波器。推荐使用屏蔽性能良好的同轴电缆或带屏蔽的音频线，以减少外界电磁干扰对小信号测量的影响。

探头接地夹必须牢固连接至音频设备的公共地（GND），形成完整回路。若信号含有直流偏置，建议启用示波器通道的“交流耦合”模式，以滤除直流分量，仅分析交流音频信号，避免波形偏移影响FFT分析精度。

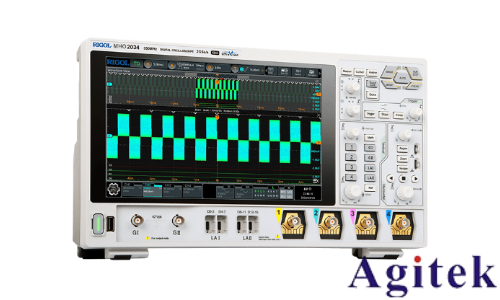

二、示波器基础设置

连接完成后，开启示波器，按下“Autoset”键自动识别信号波形，或手动调整垂直灵敏度（如设为200mV/div~1V/div）和时基（如1ms/div对应1kHz信号），使至少2~3个完整周期的正弦波清晰显示在屏幕上。触发源选择对应通道，设置边沿触发，调节触发电平至信号幅值中间区域，确保波形稳定不抖动。

三、进入频谱分析模式进行THD测量

按下“Math”键，选择“FFT”功能，将时域信号转换为频域频谱。设置窗函数为Hanning窗，以减少频谱泄漏；设置中心频率为音频测试信号的基频（如1kHz），频率跨度设为基频的5~10倍（如5kHz~10kHz），以便完整捕捉前5~10次谐波。调整分辨率带宽，适当增加采样点数以提高频率分辨率。

随后，按下【Measure】键，选择“THD”测量项目，示波器将自动识别基波与谐波分量，计算并显示THD百分比值。用户还可通过频谱图观察各次谐波的幅值分布，判断主要失真来源。

四、提高测量精度的辅助措施

为获得更稳定准确的结果，建议开启示波器的“高分辨率采集模式”，并设置多次平均采集以平滑噪声。确保测试环境远离大功率电源或开关设备，检查接地是否良好。对于差分输出信号，推荐使用差分探头以抑制共模干扰。

通过以上规范的接线与设置流程，普源示波器可高效、精准地完成音频THD失真测试，为音频产品性能优化提供可靠数据支持。
