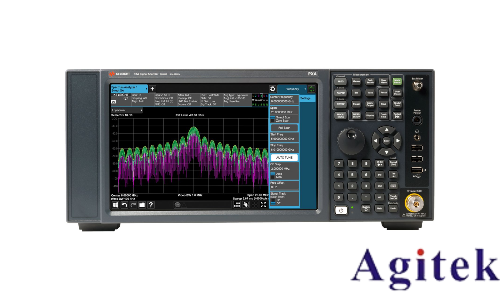

安捷伦N9020A频谱分析仪脉冲信号测量技巧详解

安捷伦（Keysight）N9020A频谱分析仪作为一款高性能的X系列信号分析设备，广泛应用于无线通信、雷达、电子对抗及科研测试等领域，尤其在脉冲信号测量中表现出色。脉冲信号具有高瞬时功率、宽频谱和短持续时间等特点，对其精确测量需结合仪器特性与科学设置。以下是使用N9020A进行脉冲信号测量的实用技巧。

一、合理设置频率与带宽参数

测量脉冲信号时，首先应根据脉冲的中心频率设置频谱仪的中心频率，并选择合适的跨度（SPAN），确保覆盖脉冲信号的主要频谱成分。为准确捕捉信号细节，建议将分辨率带宽（RBW） 设置为较小值（如30kHz或更小），以提高频率分辨力。同时，视频带宽（VBW） 可设为RBW的1/3至1/10，用于平滑噪声，提升信号可读性。

二、启用时间门控（Time-Gated）功能

N9020A支持时间门控频谱分析，是测量脉冲信号的关键技术。通过设置时间门，仅在脉冲有效期内进行频谱采集，可有效排除前后噪声或其他干扰信号的干扰，精准提取脉冲的频谱特征。操作时，需配合外部触发或使用仪器内部触发功能，同步脉冲信号的时序，确保门控窗口与脉冲重合。

三、优化动态范围与灵敏度

为提高对微弱脉冲信号的检测能力，可开启前置放大器（Pre-Amp），显著降低本底噪声，提升灵敏度。但需注意输入信号功率不可过高，避免前置放大器饱和或损坏。同时，合理设置输入衰减，在防止过载的前提下尽可能降低衰减值，以保持高灵敏度。

四、利用峰值搜索与标记功能精确定参

通过Marker → Peak Search功能，可快速定位脉冲信号的最高功率点，读取其频率与幅度。结合Delta Marker，还可测量脉冲内不同频率分量的相对功率，用于分析调制特性或谐波成分。

五、提升测量稳定性与重复性

为降低随机噪声影响，建议开启多次扫描平均（Scan Average），设置20~50次平均次数，使频谱曲线更稳定。对于高精度测量，还可使用Trace Subtraction功能，扣除仪器本底噪声，提升测量准确性。

六、注意事项

测量前确保设备预热30分钟，并在温度变化较大时重新校准；

输入信号不得超过+30 dBm，避免损坏输入端口；

使用高质量同轴电缆，确保连接可靠，减少射频泄漏。

综上，合理运用N9020A的时间门控、前置放大、参数优化与平均技术，可显著提升脉冲信号测量的精度与效率，为雷达、通信等系统研发提供可靠数据支持。
