ITECH可编程直流电源和负载实现自动化控制

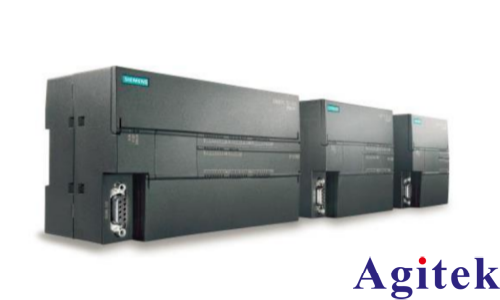

PLC 是工业自动化当中的重要组成部分，它是一种专门为在工业环境下应用而设计 的数字运算操作电子系统，可通过数字式或模拟式的输入输出来控制各种类型的机械设 备或生产过程。在自动化生产线上， 用户经常需要使用 PLC 来控制可编程电源或电子 负载完成生产，能否接受 PLC 的通讯及控制成为电源负载的一个重要指标。

目前电源和负载常见的通讯协议为 SCPI 协议，利用上位机（PC）可以通过该协议实 现对仪器的远端控制。艾德克斯的产品除了利用 PC/IPC 进行控制之外，还支持利用 PLC 进行控制。

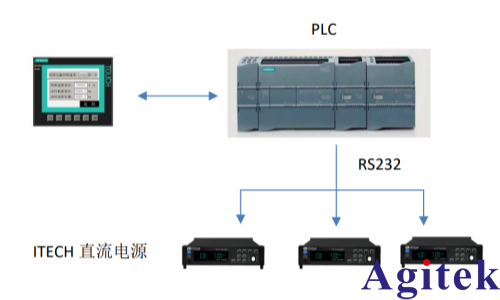

PLC 常见的外置通讯模块为串口，由于 PLC 常用的通讯协议与仪器使用的 SCPI 不匹 配，若想使用 PLC 对仪器进行控制，可以利用 PLC 的自由口通讯，采用无协议模式对源 和负载进行控制。

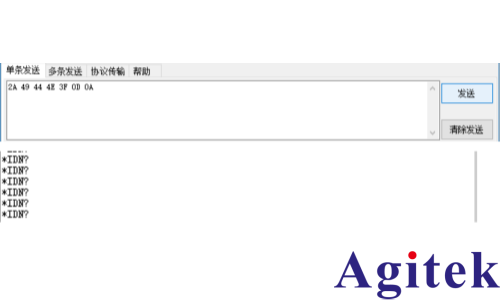

如下图所示，发送端以 HEX 的形式向仪器发送指令，以 0D 0A 换行符结束，HEX 指 令转码后的内容为*IDN?。

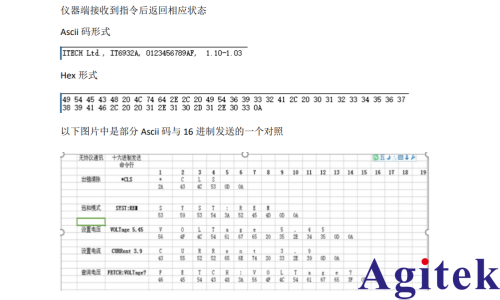

注意点 ：PLC 主机或可扩展通讯模块需要具备无协议通讯端口，此外由于为无协议模 式，程序中需对上报数据按仪器协议进行解析
