IT6400系列可编程电源的电池模拟功能在智能设备测试中的应用

前言： 随着互联网、云计算、物联网等新兴技术的兴起，“互联网+”概念成为经济发展的新热 点，渗透到社会的各个领域。在这股浪潮下智能硬件、物联网设备行业以星火燎原之势迅速 扩张，大量的新产品不断涌现，在给用户带来新的使用体验的同时，其产品性能也需要经受 市场的检验。IT6400 系列双极性可编程直流电源具备电池模拟功能，适用于电池供电的智 能硬件设备的测试。

一、 IT6400 系列电池模拟器功能

车位检测器、地下供水器等物联网设备埋于地下并以电池进行供电，在运行中需要保证 3-5 年的连续供电时间，这就对设备的续航能力提出了严格的要求。智能手环、手机、 平板等设备同样将待机时间作为一项重要指标，例如小米手环 2 就提出充电一次满足 20 天持续使用的口号，而其中内置的是一个仅有 70mAh 的锂聚合物电池。但在电池供电条件 下的待机测试中若使用真实电池作为电源，一方面测试结果受到电池产品质量波动的影响， 另一方面也增加了测试的工作量。

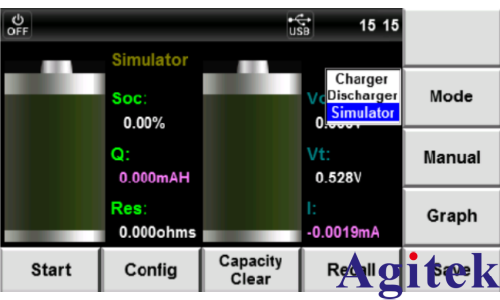

IT6400 系列可编程直流电源在电池测试方面具备强大的功能，包括电池充电、电池 放电、电池模拟三种模式。用户可用 IT6400 系列可编程直流电源替代电池，为智能设备 供电，通过电池模拟功能来模拟电池的输出特性，测试待测物的待机能力，或者测试充 电器的充电能力。用户最多可编辑 20 组电池特性数据，每组电池特性数据可配置 20 个 步骤，每个步骤包括电压、电阻、电池容量三个参数。输出阻抗参数为 0-20 Ω可调，可 模拟各种内阻参数的电池，电压与电池容量参数即代表放电时的实时电压及剩余容量。

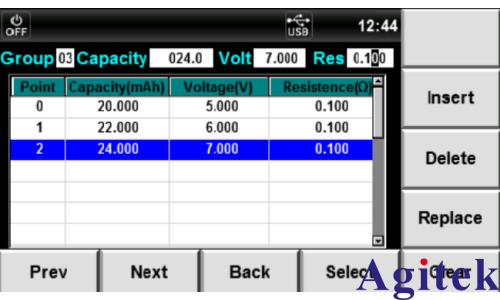

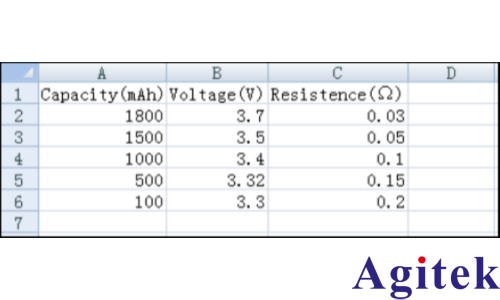

电池特性数据可以通过面板按键的简单操作进行参数编辑，也可以在 PC 机上将电池 特性参数编辑为.CSV 文件，通过 U 盘从电源面板上的 USB 接口导入。

在电池特性数据中，若容量和电压逐渐上升，即表示 IT6400 所模拟的电池处于充 电状态，若容量和电压逐渐下降，则表示电池处于放电状态。如果用户用 IT6400 连接 用电产品，使用电池模拟功能来模拟电池供电环境下的产品功耗，就可以将电池特性 参数编辑为逐步下降的放电参数。IT6400 将根据表格参数自动拟合出一条平滑的放电 曲线，减小用户编辑参数的工作量，提高仿真能力。

用户也可以利用 IT6400 系列的电池放电功能，对设备原配电池进行放电测试，通过上 位机软件采集到电池在放电中的电压、放电容量等参数，得到放电特性曲线。使用艾德克 斯 IT5101 内阻测试仪测得电池的内阻值， 来获取 IT6400 需要的电池模拟参数，以支持智 能设备的研发测试。内阻值是电池的关键参数之一，内阻可调功能也是 IT6400 系列可以有 效模拟电池特性，而有别于一般电源的特点。

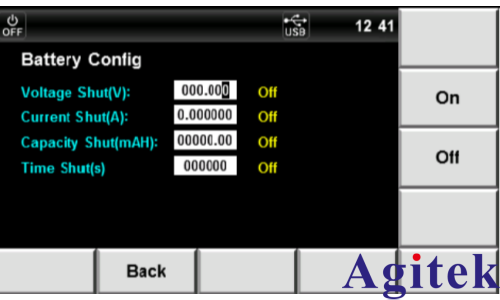

对于电池放电的截止条件，IT6400 系列提供关断电压、关断电流、关断容量及关断时 间四种截止方式，满足不同的电池管理需要。

二、 满足低功耗测试要求

为了降低功耗，智能设备的运行状态一般可分为睡眠模式、待机模式、收发模式等多种类 型，在睡眠模式下设备的电流可能低至纳安级，而在收发模式下，设备电流可能陡升至毫安 甚至安培级的范围。这就需要直流电源具备超快的动态响应速度及超高的电流解析度,来适 应负载的变化。IT6400 系列多个规格型号满足不同测试需求。

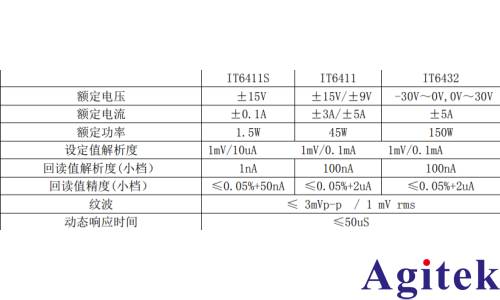

IT6411S 高精度可编程直流电源是 IT6411 的电流精度升级版本，适合低功耗智能穿戴 产品的测试。将电流大档范围设在 100mA， 设定值精度达到 50uA，设定分辨率达到 10 uA。 同时升级小档测量范围到 100 uA，测量精度达到 50nA，满足 uA 级高精度电流测量需求。

IT6432 具有较高的电压范围及额定功率，100nA 的测量分辨率可以用于较大功率的 电子产品及物联网设备的测试。

本系列电源具有超高上升速度和高可靠性，满载上升最快可达 500uS，最新设计的速度 切换模式可让电压或电流的上升波形高速且无过冲，全新设计的图形显示功能可实现示波器 的体验。一台电源可涵盖广范围的应用需求。

三、 总结

IT6400 系列双极性可编程直流电源具备电池充电、电池放电、电池模拟等一系列强大 的电池测试功能，同时超快的动态响应时间、超高的电流解析度，能为便携式电池供电产品 测试、移动电源测试及电池测试等提供高精度高可靠性的测试方案。电池模拟功能可按照电 池特性参数模拟电池输出，尤其满足低功耗测试测试领域参数要求，可广泛应用于智能穿戴、消费电子、主流家电、家庭安全和自动化系统、汽车及医疗等行业之中。
