艾德克斯可编程直流电源光伏功率优化器的测试

一块太阳能就电池板的功率一般在 400W 以下，为了实现更大的发 电容量，需要多个组件以串并联的方式构成光伏阵列。但在实际项目中， 很难保证所有组件都保持一致的角度及朝向。各组件的电性参数不一致， 组串发生部分遮挡，或者损伤等因素，都会导致系统输出功率减少，专 业术语称之为“失配损失”，它将不同程度影响电站的发电量。

目前在组件端消除失配影响的解决方案之一为使用功率优化器，每 一块光伏组件连接一个具有最大功率点跟踪功能的功率优化器，且每个 光伏组件的输出接入至功率优化器模块的输入端。光伏优化器可根据串 联电路需要，将低电流转化为高电流，最后将各功率优化器的输出端串 联并接入汇流箱或逆变器。优化器监控并优化每块光伏电池板的电能， 即使阵列中任意一块电池板出现失配问题时，其他电池板仍然能输出最 大功率，因而能够补偿因失配问题而产生的发电量损失。

1、光伏功率优化器的基本原理

每块光伏组件均接入功率优化器，每块组件相对于光伏阵列来说是 一个独立的整体，它的输出功率不会受到其他任何组件的影响，一直输 出在当前环境条件下的最大功率值。

对于传统的组串设计方案，当某一组串的其中一块组件受到阴影遮 挡，一般是电压不变，电流下降，如一个 20 串 270W 的组串，在某一 天气下工作电流电压是 8.4A32V，总功率为 5400W，如果其中一块组 件受到阴影遮挡，电流下降到 3.2A，整个回路电流都会下降，总功率 变为 2048W，下降约 62%。

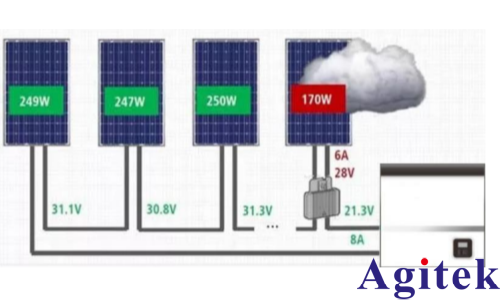

当增加优化器后，被阴影遮挡的组件不再影响其他组件的发电，通 过优化器内部的小变压器 DC-DC 控制电路来改变组件的输出电流，和 其他组件的电流进行匹配（当然优化器需要监测同一路组串上其他组件 的输出电流，发现不一致后才能对自身的输出电流大小的进行调节），该组件电流 3.2A 提升为 8.4A，电压由 32V 降低为 12.5V，那么实际的 功率输出为 270*19+102=5232W，即实际损失功率 3%。

2、艾德克斯测试解决方案

由于光伏优化器的功率较小，目前常见的一般为 375W，用传统的 大功率光伏模拟源进行测试，会造成功率的浪费。

艾德克斯始终致力于提供新能源行业的测试解决方案，我司 IT-M3600 系列回馈式源载系统即将推出太阳能电池板 I-V 曲线模拟功 能，可用于光伏优化器、微逆变器等产品的测试，降低测试成本。

（1） Source 模拟太阳能电池板

IT-M3600 系列搭配 SAS1000 软件形成太阳能光伏仿真电源，可设 置光照及温度参数实现光伏 IV 曲线输出模拟，完成 EN50530 等五种标 准法规测试，也可完成光伏阵列的阴影遮蔽模拟。

（2） Load 进行拉载测试

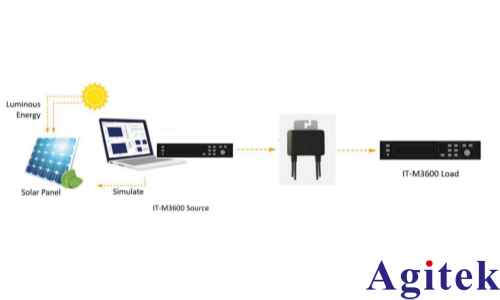

光伏优化器是一个 DC-DC 的模块，后端可以用 IT-M3600 系列 Load 模式进行 CV 拉载测试。 IT-M3600 可以对光伏优化器进行完善的测试，如下图 2 所示：

艾德克斯 IT-M3600 回馈式源载系统在一台机器内融入了两台设备， 既是一台双向电源，也是一台回馈式负载，能量双向流动，一机多用。 作为负载时，其能量回收功能可将吸收的直流电转化成工频交流电返回 给电网。作为电源时，也可以被当作一台宽范围的双向直流电源使用。 IT-M3600 很好的融合了两种设备的优点，同时其 ½U 的 Mini 体积也为 用户节省了空间、时间以及成本。
