为什么矢量信号发生器的“调制精度”难提升？

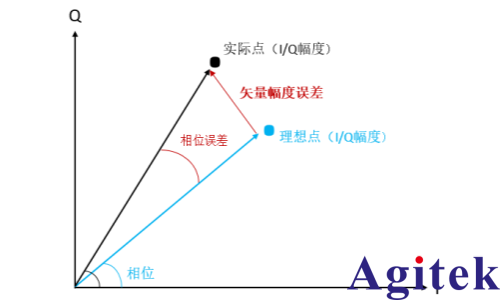

矢量信号发生器作为通信测试的核心仪表，其核心价值在于产生高保真的数字调制信号（如5G NR、Wi-Fi、QAM等）。衡量这一能力的“金标准”便是EVM（误差矢量幅度）。EVM反映了实际信号星座点偏离理想位置的程度，数值越小，代表信号质量越高。

然而，追求极致的EVM指标并非易事。这实际上是一场在物理极限边缘的博弈，主要受制于三大技术瓶颈：

基带信号处理：带宽与干扰的博弈

基带处理是信号生成的源头。为了消除码间串扰，工程师通常采用升余弦滚降滤波器。这里存在一个经典的矛盾：滚降系数越小，频谱效率越高，但对定时误差极其敏感，容易产生串扰；滚降系数越大，抗干扰能力越强，却浪费了宝贵的带宽资源。

这就像在狭窄的街道上行车，路太窄容易剐蹭，路太宽则浪费空间。特别是在5G Massive MIMO系统中，不同通道间微小的滤波器特性差异都会导致EVM恶化。虽然现代信号源通过复杂的数字均衡算法（如自适应横向滤波器）来补偿失真，但如何在有限的硬件资源下实现最优的算法收敛，始终是基带设计的难点。

IQ调制：硬件非理想性的挑战

矢量调制的核心在于I路（同相）和Q路（正交）的完美配合。理论上，这两路信号应严格保持90°相位差且幅度完全一致。但在物理世界中，混频器、本振及放大器的工艺偏差，不可避免地会导致IQ不平衡。

这种不平衡在星座图上表现为信号点的“挤压”或“旋转”，并产生镜像干扰，直接拉低调制精度。为了解决这个问题，不仅需要PCB布局上的严格对称和元件配对，更依赖于高精度的IQ校准算法。通过数字预失真技术，系统需要实时计算并补偿幅度和相位的偏差。特别是在宽温工作环境下，如何让校准参数跟随温度漂移而动态调整，是保证全温范围内EVM指标稳定的关键。

相位噪声：振荡器的“抖动”

如果说前两者是确定性误差，那么相位噪声则是随机的“幽灵”。它源于本振源内部的热噪声和闪烁噪声，导致载波信号在时域上出现随机的相位抖动。

在星座图上，相位噪声表现为信号点围绕理想位置的“模糊”或“旋转”。对于高阶调制（如1024QAM），这种微小的抖动都可能导致判决错误。抑制相位噪声需要从锁相环架构入手，通过优化环路带宽、使用低噪声VCO以及小数N分频技术，将噪声“压”下去。这要求射频前端设计在频率合成与信号纯度之间找到极其微妙的平衡点。

总结

提升矢量信号源的调制精度，本质上是在对抗物理世界的“不完美”。从基带的算法补偿，到IQ链路的硬件校准，再到射频本振的噪声抑制，每一个环节的微小进步，都凝聚了射频工程师对信号完整性极致的追求。
