罗德与施瓦茨频谱分析仪进行EMI电磁干扰测试指南

在电子产品研发与认证过程中，电磁干扰（EMI）测试是确保产品电磁兼容性（EMC）的关键环节。罗德与施瓦茨（R&S）作为测试测量领域的领军企业，其频谱分析仪与EMI测试接收机凭借高精度、高动态范围与标准化测量能力，被广泛应用于EMI预测试与认证测试中。本文以R&S频谱分析仪为例，介绍其进行EMI电磁干扰测试的基本流程与操作要点。

进行EMI测试前，需根据测试类型选择合适的测量系统。对于辐射干扰测试，通常由频谱分析仪、近场探头、低噪声放大器等组成诊断系统；对于传导干扰测试，则需搭配人工电源网络（LISN）或高阻抗电压探头，以在9kHz～30MHz频段内测量设备通过电源线产生的骚扰。

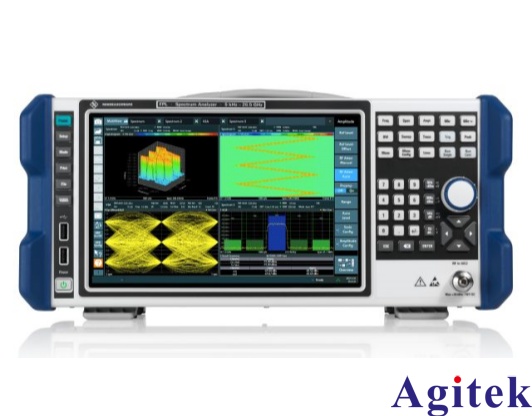

以R&S频谱分析仪进行辐射发射预测试为例，首先按下“Mode”键，选择EMI测量模式，并设定扫描、搜索与测量一体化流程。接着配置频率范围，如选择CISPR标准中的30MHz～300MHz频段，分辨率带宽可设为默认的120kHz。为提高灵敏度，可将内部衰减设为0dB，并开启前置放大器，使微弱信号从底噪中凸显。

在测量过程中，将近场探头置于待测电路附近，并旋转探头以寻找信号最大值对应的角度。为区分被测设备产生的辐射与环境噪声，可先关闭被测设备进行一次扫描，将结果设为参考轨迹（Trace A），再开启设备进行第二次扫描（Trace B），通过对比两条曲线，可清晰识别出由设备产生的实际干扰信号。

对于关键频点，可利用峰值搜索功能自动识别超标频点。进入“Search Table”设置，选择“峰值+限制线”作为搜索条件，设定峰值门限与偏移量，仪器将自动标记出超过限值的频点。随后可对这些频点进行准峰值、平均值等多检波方式的精确测量，以判断是否满足CISPR等标准要求。

整个测试流程高度集成于R&S仪器的操作界面，支持自动扫描、数据记录与报告生成，极大提升了测试效率与一致性。同时，R&S ESW、ESR等专用EMI接收机还支持实时频谱分析与基于FFT的快速扫描，可捕捉偶发性干扰，进一步增强诊断能力。

通过合理配置仪器参数、规范操作流程，R&S频谱分析仪可为EMI测试提供可靠、高效的解决方案，助力电子产品研发与合规认证。
