斯坦福SR830数字锁相放大器OVERLOAD故障

近日，某院校送修一台斯坦福SR830数字锁相放大器，故障现象为仪器持续显示“OVERLOAD”过载提示。经初步检测，故障与客户描述完全一致。本文将详细解析该维修案例，为遇到类似问题的用户提供参考。

一、故障现象与初步诊断

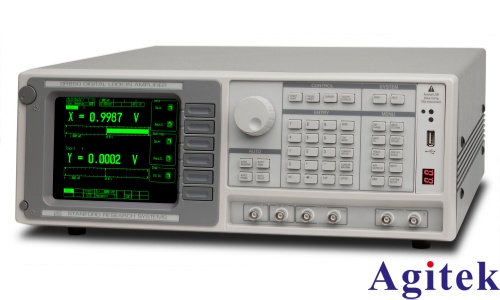

仪器型号：斯坦福SR830数字锁相放大器

报修故障：仪器开机后持续显示“OVERLOAD”过载提示，即使将灵敏度调至最大档位也无法消除。特别值得注意的是，当输入模式切换至DC（直流）时，过载现象消失；但切换至AC（交流）模式时，过载提示立即重现。这一现象为故障定位提供了关键线索。

二、故障检测与分析

工程师对仪器进行拆机检测，发现以下问题：

外观检查：仪器壳体存在翘起变形现象，可能存在物理损伤或长期受力不均。

内部检测：通过专业设备对内部电路进行逐层排查，最终确定故障根源为控制板模拟单元损坏。该单元负责信号的前置放大与模式切换，其损坏直接导致AC模式下信号处理异常，引发过载保护。

三、维修措施与验证

更换损坏组件：更换控制板模拟单元组件，确保信号处理链路恢复正常。

整机调试：对仪器模块进行全面检测与参数调整，清理内部积灰，消除潜在隐患。

自校准与测试：执行仪器自校准程序，结果显示PASS。通过标准信号源测试，仪器各项指标均符合出厂标准，信号处理稳定，过载现象彻底消除。

四、SR830核心应用特点

频率范围：102kHz～1MHz，覆盖广泛的高频信号测量需求。

动态存储：无预滤波条件下动态范围达100dB，稳定度小于5ppm，确保微弱信号的高精度捕捉。

灵活参数设置：支持自动增益、调相功能，时间常数可从10微秒至30千秒灵活调节，适应不同实验场景。

谐波检测：支持2F、3F…nF次谐波检测，满足复杂信号分析需求。

接口丰富：标配RS-232和GPIB接口，便于与计算机及其他设备通信。

低噪声设计：输入通道噪声低至6nV/√Hz，输入阻抗10MΩ，最小量程灵敏度达2nV，支持电流测量模式（增益可选10⁶V/A或10⁸V/A）。

数字信号处理优势：采用数字信号处理技术，无需传统带通滤波器，避免了噪声、振幅与相位误差，动态存储性能更优。

五、维修建议与总结

当仪器出现“OVERLOAD”等复杂故障时，切勿自行拆解维修，以免扩大损坏范围。建议联系具备专业资质与丰富经验的维修中心，通过芯片级检测与原厂配件更换，确保仪器性能恢复至**状态。
