频谱分析仪N9021B怎么测互调失真IMD

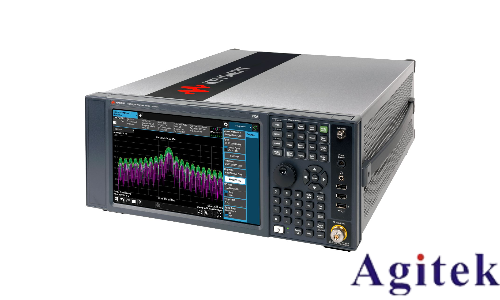

在无线通信系统中，互调失真（IMD）是衡量射频器件（如放大器、混频器、天线等）非线性特性的重要指标。Keysight N9021B作为一款高性能的MXA信号分析仪，凭借其优异的动态范围和低相位噪声，非常适合用于IMD的精确测量。以下将详细介绍使用N9021B进行双音互调失真测试的标准流程。

一、测试准备与连接

进行测量前，充分的准备是确保结果准确的前提。

1. 环境与预热：确保实验室温度稳定在15~30℃，湿度低于80%RH。开启N9021B，预热至少30分钟，使内部电路达到热稳定状态，减少漂移误差。

2. 硬件连接：使用高质量、低互调失真的同轴电缆。将两个信号源分别连接至被测设备（DUT）输入端，产生两路等幅、频率分别为f1和f2的纯净正弦波（双音信号）。DUT的输出端直接连接至N9021B的射频输入口。

3. 阻抗匹配：确保所有连接线缆和负载均为50Ω，定期清洁接口，避免因阻抗失配或接触不良引入反射损耗和测量误差。

二、仪器参数配置

正确配置频谱仪参数是捕获微弱互调产物的关键。

1. 频率与跨度设置：进入“FREQ”菜单，将中心频率设置在三阶互调产物（IM3）的预期位置附近，即（f1+f2）/2。设置合适的SPAN（跨度），确保能同时覆盖载波f1、f2以及产生的互调产物（如2f1-f2和2f2-f1）。

2. 分辨率与视频带宽：为了区分互调产物与底噪，需将分辨率带宽（RBW）设置得足够窄，通常建议设为30kHz或更小。视频带宽（VBW）可设为RBW的1/10至1/3，以平滑曲线，便于读数。

3. 输入衰减与参考电平：调整输入衰减器，使参考电平比预期的输入信号高5-10dB，防止频谱仪前端过载（压缩），保证测量在线性范围内。若DUT输出信号较弱，可开启前置放大器（Pre-Amp）以提高灵敏度。

三、测量与结果计算

参数设置完毕后，即可进行数据读取与分析。

1. 标记功能使用：启用“Marker”功能。设置Marker 1和Marker 2分别对准载波f1和f2，读取其功率电平。再设置Marker 3和Marker 4对准三阶互调产物IM3（2f1-f2和2f2-f1）。

2. 计算IMD值：互调失真通常以dBc（相对于载波的分贝数）表示。利用“Delta Marker”功能，直接读取IM3信号功率与载波信号功率的差值。例如，若载波功率为0dBm，测得的IM3功率为-60dBm，则IMD为-60dBc。

3. 数据保存：利用“Save/Recall”功能，保存当前的频谱图、迹线数据及仪器设置，便于后续生成报告或对比分析。

通过上述步骤，您可以利用N9021B精确评估被测器件的线性度性能，为射频系统的设计与优化提供可靠依据。
