锁相放大器数字输出与模拟输出读数不一致

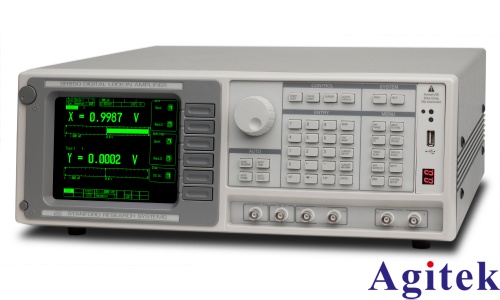

锁相放大器作为微弱信号检测的利器，在科研与工业领域扮演着重要角色。然而，在实际操作中，使用者常会遇到数字输出（如显示屏上的R值、X/Y分量）与模拟输出（如Aux Out或专门的模拟输出端口）读数不一致的情况。这种不一致往往令人困惑，甚至怀疑仪器是否故障。要解决这一问题，首先需理解其背后的工作原理差异。

锁相放大器的核心在于相敏检测（PSD）与低通滤波（LPF）。信号经放大、滤波后，通过相敏检波器提取出与参考信号同频同相的直流分量，再经低通滤波器平滑输出。数字输出通常是内部经过数字信号处理（DSP）算法计算后的结果，其精度高，受模拟电路温漂、噪声影响小。而模拟输出则是将数字处理后的信号再次通过数模转换器（DAC）及后续的模拟缓冲电路输出。这一“数字转模拟”的过程，以及模拟输出级的增益、偏置设置，往往是导致读数差异的根源。

造成读数不一致的原因可归结为以下几点：一是模拟输出的满量程设置（Full Scale Range）与数字显示的单位不匹配。例如，数字显示为1V，但模拟输出满量程被设为10V，此时模拟输出端口电压仅为0.1V。二是模拟输出通道的直流偏置（Offset）设置不为零，导致输出叠加了额外的直流电平。三是数模转换器（DAC）的精度或线性度误差，尤其是在输出信号接近满量程或极微弱时。四是外部负载效应，若模拟输出端接的负载阻抗过低，可能超出缓冲器的驱动能力，导致电压跌落。

解决这一问题，需遵循系统性的排查步骤。首先，检查并统一单位与量程，进入仪器设置菜单，确认模拟输出的满量程范围（例如±1V, ±10V）与数字读数的单位是否匹配。其次，重置模拟输出偏置，将模拟输出的Offset参数归零，排除直流偏置干扰。然后，进行开路测试，断开模拟输出端的所有负载，使用高阻抗示波器或电压表直接测量，以排除负载效应。最后，进行校准验证，输入一个已知幅度的标准信号，对比数字读数与模拟输出的实测值，若存在固定比例偏差，可通过调整模拟输出的增益系数进行校准。

总之，锁相放大器数字与模拟输出的读数差异并非罕见故障，而是源于其内部信号流路径的不同。理解数字处理与模拟输出环节的差异，通过细致的参数检查与校准，即可有效消除这一差异，确保测量数据的准确与可靠。在精密测量的道路上，对仪器原理的深刻洞察与严谨的操作习惯，是我们获取真实数据的坚实保障。
