功率分析仪如何接入自动化测试系统？PA系列SCPI开发方案解析

做自动化测试时，功率分析仪的接入除了完成连接，还涉及通讯建立、参数配置、测量控制和数据回传等环节。PA 系列功率分析仪支持标准 SCPI 通讯协议，本文结合实际开发流程，简要梳理其接入与控制思路。

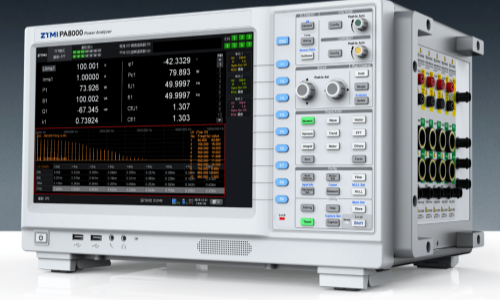

在自动化测试、系统集成和产线联调中，功率分析仪通常需要接入上位机软件或测试平台，以完成参数设置、测量控制、数据采集和结果保存。对开发人员来说，稳定通讯、测量项配置和程序化调用是其中的关键。致远仪器PA8000、PA6000H、PA5000H系列功率分析仪支持标准 SCPI 通讯协议，可为相关应用提供远程控制与数据读取基础。

 通讯连接说明

在进行 SCPI 指令控制前，需先完成PC与功率分析仪之间的通讯连接。致远仪器 PA 系列功率分析仪支持 LAN、USB、GPIB、RS232 四种接口，可根据测试环境、控制方式和系统接口要求选择对应的通讯方式。

LAN 以太网连接（最常用）

仪器与 PC 接入同一局域网；

仪器 IP 地址与 PC 处于同一网段；

通讯端口为 TCP 9988；

建立Socket 连接后即可发送 SCPI 指令。

USB 连接

使用 USB 线缆连接仪器与PC；

安装对应驱动后识别设备；

设备识别完成后即可进行通讯。

GPIB 连接

设置仪器 GPIB 地址；

安装 GPIB 驱动及 VISA环境；

地址匹配后即可建立通讯。

RS232 串口连接

设置一致的波特率、数据位和校验位；

串口打开成功后即可发送指令；

连接完成后，可发送 *IDN? 指令进行校验，仪器正确返回型号信息即表示通讯正常。

 SCPI 二次开发核心逻辑

基于 SCPI 协议进行上位机控制时，通常可按以下步骤完成仪器接入与测量调用：

建立通讯：通过 LAN、USB、GPIB 或 RS232 完成 PC 与仪器连接；

仪器初始化：复位系统，设置基础工作状态；

参数配置：根据测试对象配置接线方式、量程、滤波、同步、平均等参数；

测量项定义：设置需采集的电压、电流、功率、效率、谐波等数据项；

数据读取：按需读取数值、谐波、波形或其他测量结果；

结果处理：完成数据存储、结果判定和后续流程调用，便于纳入自动化测试过程。

在完成通讯连接和基础配置后，可通过 SCPI 指令实现仪器控制与测量数据读取。以下为常用指令示例。

 典型 SCPI 指令实例

基础通用指令

*IDN? 查询仪器身份信息，用于连接校验

*RST 恢复出厂设置，保证测试初始状态一致

:STATus:ERRor? 查询通讯与配置错误，确保系统稳定

显示与模式切换

:DISPlay:MODE NUMeric 切换至数值测量界面

:DISPlay:MODE HARMonic 切换至谐波测量模式

:DISPlay:MODE WAVE 切换至波形界面（用于高低穿测试）

接线与量程自动配置（示例：三相四线）

:INPut:WIRing 3P4W 设置为三相四线制

:INPut:VOLTage:RANGe:ELEMent1 600V 配置通道 1 电压量程

:INPut:CURRent:RANGe:ELEMent1 50A 配置通道 1 电流量程

常规数据自动读取

:NUMeric:NORMal:ITEM1 Urms,1 读取通道 1 电压

:NUMeric:NORMal:ITEM2 Irms,1 读取通道 1 电流

:NUMeric:NORMal:ITEM3 P,1 读取通道 1 有功功率

:NUMeric:NORMal:ITEM4 LAMBda,1 读取通道 1 功率因数

:NUMeric:NORMal:VALue? 一键读取全部数据

返回示例：220.00，5.000，1100.00，0.985

 PA系列二次开发特性

PA 系列功率分析仪在自动化测试相关应用中，具备以下开发特点：

采用标准 SCPI 指令体系，便于对接 LabVIEW、Python、C#、.NET 等开发环境；

支持 LAN、USB、GPIB、RS232 多种通讯接口，可适配不同测试系统；

指令体系覆盖仪器连接、参数配置、测量控制和数据读取等开发环节；

支持连续数据采集与程序化控制，便于集成至自动化测试流程；

支持常规测量、谐波、电机、积分、FFT、波形、存储等功能的远程调用；

功率测量精度可达 0.01%，采样率最高支持 2 MSa/s，可满足对测试精度和一致性有要求的应用场景。

适用场景

基于标准通讯接口和程序化控制方式，PA 系列功率分析仪可用于以下场景中的仪器接入与测量应用：

新能源电源与光储测试：采集电压、电流、功率、效率及谐波数据；

充电桩测试：进行电参数测量与结果记录；

电机测试系统集成：配合转速、扭矩等设备实现同步采集；

产线自动化检测：实现自动测量、结果判定和数据保存；

实验室连续测试：适用于长时间运行、定时采样和测试记录。

结 语

基于标准SCPI 通讯协议和多种通讯接口，致远仪器 PA 系列功率分析仪支持上位机控制、远程测量和数据采集，可用于自动化测试流程中的功率测量设备接入。结合实际测试需求，用户可开展二次开发与相关系统对接，适用于新能源、电力电子、工业制造等领域的功率测试场景。
