是德N9010B频谱分析仪谐波失真测量方法

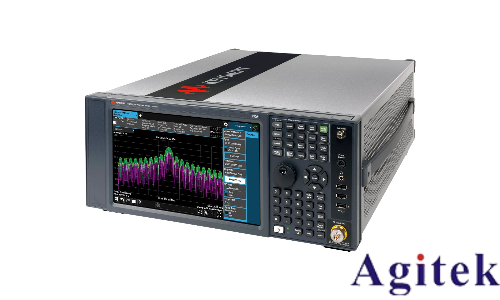

谐波失真是衡量电子器件线性度的重要指标，尤其在射频和微波系统中，谐波失真会影响信号质量和系统性能。是德科技N9010B频谱分析仪是一款高性能的通用频谱分析仪，广泛应用于谐波失真测量。本文将介绍使用N9010B进行谐波失真测量的基本方法。

一、测量前准备

确保N9010B已正确开机并完成自检，连接待测设备（DUT）的输出端口至频谱仪输入端口，注意使用合适的射频电缆和连接器，避免引入额外损耗或反射。若DUT输出功率较高，需接入衰减器以保护频谱仪输入端。

二、设置基本参数

1. 频率设置：将中心频率设为被测信号的基波频率，或根据谐波次数设定合适的扫频范围（如基波至三次谐波）。

2. 参考电平：根据输入信号功率调整参考电平，确保基波信号在屏幕中央附近，避免过载或信号过小。

3. 分辨率带宽（RBW）与视频带宽（VBW）：设置RBW为信号带宽的1%~10%，VBW通常设为RBW的1~3倍，以平衡测量速度与噪声平滑度。

4. 扫描时间：可设为自动，或手动调整以确保频谱稳定显示。

三、启用谐波测量功能

N9010B内置谐波测量选件（如B71或B88），可通过以下步骤启用：

按下“Meas”键，选择“Harmonic Distortion”或“Harmonic Table”。

设置基波频率、谐波次数（通常为2~5次）。

选择是否启用标记（Marker）自动追踪各次谐波。

四、执行测量与读取结果

启动测量后，频谱仪将自动识别基波及各次谐波，并在屏幕上以表格形式显示各谐波的绝对功率（dBm）及相对于基波的相对值（dBc）。谐波失真通常以总谐波失真（THD）或各次谐波分量表示。

五、注意事项

确保系统阻抗匹配（通常为50Ω），避免反射影响测量精度。

定期校准频谱仪，确保幅度精度。

若测量高动态范围信号，可适当减小RBW以提高灵敏度。

避免外部干扰，确保测量环境电磁兼容。

综上所述，利用是德N9010B频谱分析仪进行谐波失真测量，操作简便且结果准确，是射频器件测试中的常用手段。
