是德频谱分析仪N9020B测量低相位噪声

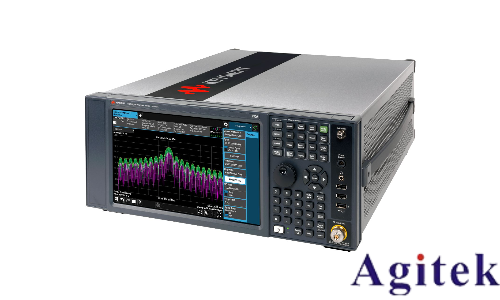

在无线通信、雷达系统以及精密测量领域，相位噪声是衡量信号源频谱纯度的关键指标。过高的相位噪声会导致通信误码率上升、雷达分辨率下降。是德科技（Keysight）的N9020B MXA信号分析仪凭借其卓越的底噪性能和先进的测量软件，成为表征低相位噪声信号的理想工具。本文将探讨如何利用N9020B高效、精准地完成低相位噪声测量。

一、硬件基础与测量极限

测量低相位噪声的首要前提是仪器自身的相位噪声必须显著低于被测件。N9020B MXA在1 GHz载波、10 kHz频偏处的典型相位噪声低至-114 dBc/Hz，结合其极低的显示平均噪声电平（DANL），为微弱噪声信号的检测提供了坚实的硬件基础。

在实际测量中，为了捕捉极低电平的单边带相位噪声，通常需要遵循“仪器优于被测件10 dB以上”的原则。如果被测信号极其微弱，N9020B支持开启内部前置放大器（如P26选件），这能进一步降低系统底噪，确保在测量小信号时不会因仪器内部热噪声而掩盖真实的相位噪声特性。

二、测量步骤与关键设置

使用N9020B进行相位噪声测量，通常采用专用的相位噪声测量模式，这比传统的标记噪声法更为精准和自动化。

1. 信号连接与电平控制：将被测信号源接入N9020B的射频输入端。在测试前，务必确认输入功率在安全范围内（通常建议在-5 dBm至+5 dBm之间）。过强的信号会导致前端混频器压缩，产生虚假信号；过弱则信噪比不足。

2. 模式选择：在仪器界面上选择“Phase Noise”测量模式。该模式会自动调用优化的分辨率带宽（RBW）和扫描时间，以平衡测量速度与动态范围。

3. 频偏范围设置：根据应用需求设置偏离载波的频率范围。例如，在通信系统中，通常关注1 kHz至10 MHz的频偏范围。N9020B支持自定义起始和终止频偏，能够完整呈现从近端闪烁噪声到远端白噪声的完整曲线。

4. 轨迹优化：对于极低噪声的测量，可以启用多次平均功能。N9020B的高处理性能可以快速完成多次扫描并平均，从而平滑随机噪声，使相位噪声曲线更加平滑、读数更可信。

三、数据解读与应用价值

测量完成后，N9020B会直接显示相位噪声曲线（单位为dBc/Hz）。工程师可以利用标记功能（Marker），直接读取特定频偏点（如10 kHz, 100 kHz, 1 MHz）的噪声值。

对于研发5G基站或高性能雷达的工程师而言，N9020B不仅能验证信号源是否符合指标，还能通过其高动态范围帮助排查电路中的电源干扰或PLL锁定不良等问题。
