R&S SMW200A信号发生器单次射频连接实现全面射频组件表征

射频组件的完整表征通常涵盖调制精度、阻抗匹配度以及完整的S参数测量。其中，调制精度需通过误差矢量幅度（EVM）或误码率（BER）等核心参数来评估设备的传输性能；同时，组件还需满足带外发射和邻道泄漏比（ACLR）等严格的监管要求。此外，匹配测量则是确保组件在特定天线阻抗下实现额定功率传输、按设计正常运行的关键。在测试过程中，时间成本至关重要，提升测试速度是有效控制成本的核心手段。

罗德与施瓦茨解决方案

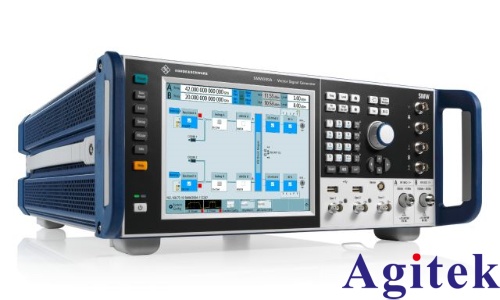

为了确保被测设备（DUT）的性能表现与实际应用一致，调制精度测量必须使用全调制信号进行激励。测试系统中的宽带矢量信号发生器（VSG，如R&SSMW200A）负责为DUT提供高精度的输入信号。

针对EVM、BER等真实性能指标的测量，需要搭配宽带矢量信号分析仪（VSA）及符合DUT应用场景的测量应用（无论是符合标准还是自定义）。尽管基于窄带测量可以估算EVM，但要获取符合行业标准的真实EVM、BER或数字预失真（DPD）指标，宽带VSA及其配套应用仍是不可或缺的。

在监管测量方面，ACLR等测试通常使用具备大动态范围的窄带频谱分析仪即可满足。而在某些测试场景中，测试速度往往比极致的动态范围更为重要，信号与频谱分析仪的组合能够完美平衡这两者。同样，匹配测量和S参数测量也需要在动态范围与速度之间做出权衡，矢量网络分析仪（VNA）为此提供了极高的灵活性。

单次射频连接应用架构
传统的射频组件测试至少需要三种不同的测试功能（EVM、ACLR和S参数），且往往对性能有着不同的要求。频繁更换射频线缆不仅耗时耗力、依赖人工操作，更是导致测量误差的常见诱因。因此，大幅减少射频连接次数能够显著降低测试成本并提升数据可靠性。

为此，我们推出了一种满足上述所有严苛要求的测试架构——单次射频连接方案：

VNA：负责高度灵活的匹配度与S参数测量。

VSG/VSA组合：专注于真实场景下的性能测量，涵盖EVM、DPD和BER等关键指标。

该架构整合了两个标准耦合器（可根据动态范围和频率要求灵活选型）：耦合器1将VSG和VNA的一个端口连接至DUT输入端；耦合器2将VSA和VNA的另一个端口连接至DUT输出端。耦合器的直通端口专用于对信噪比（SNR）要求极高的调制宽带测量。对于连续波（CW）激励信号，VNA可通过减小滤波器带宽等方式有效补偿降低的SNR。

在校准方面，VNA测量以输入端的3/4校准平面和输出端的5/6校准平面为参考，且VSG与VSA均支持去嵌功能（例如用于剔除外部耦合器的影响）。

总结
这种采用三台独立仪器的测试架构不仅具备极高的灵活性（例如，VSG和VSA可选配具备最大带宽与最高性能的高端仪器，而VNA测量仅需中档仪器即可，反之亦然），更具备一个显著的核心优势：只需通过一个射频接口连接至被测设备，即可一次性完成所有关键的射频表征任务。
