是德阻抗分析仪E4980B等效串联电阻测量详解

在电子工程领域，精确测量元件的阻抗特性是电路设计与故障排查的基石。是德科技（Keysight）的精密LCR表，如E4980A/AL系列，作为行业标杆工具，广泛应用于从元器件研发到生产线质控的各个环节。其中，等效串联电阻（ESR）的测量尤为关键，它直接影响着电容的滤波效果、电源的稳定性以及高频电路的性能。本文将详细解析如何使用是德阻抗分析仪进行精确的ESR测量。

一、理解等效串联电阻（ESR）

ESR并非一个独立的物理电阻，而是电容器内部所有损耗因素的综合体现，包括金属箔电阻、引线电阻以及电解质损耗等。理想电容的ESR为零，但在实际应用中，ESR的存在会导致电容发热、滤波能力下降，甚至在开关电源中引发启动失败或意外关机。因此，在高频电路或电源设计中，低ESR电容的选择与检测至关重要。

二、测量前的准备工作

在进行任何精密测量之前，安全与校准是首要步骤。

1.安全放电：测量电容前，务必确保其已完全断电并彻底放电。对于大容量或高压电容，建议使用绝缘电阻跨接引脚数秒以释放残留电荷，防止损坏仪器或造成人身伤害。

2. 仪器校准：为了消除测试夹具和引线带来的寄生参数影响，每次使用前应执行开路（Open）和短路（Short）校准。推荐使用四端对（4TP）或开尔文夹具连接，以最大程度减少接触电阻对低阻抗测量的干扰。

三、E4980A/AL系列测量ESR的操作步骤

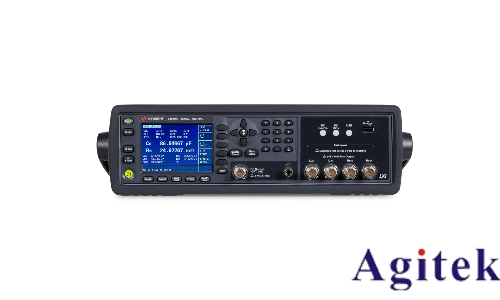

是德E4980A/AL系列阻抗分析仪凭借其自动平衡电桥技术，能在20Hz至2MHz（视具体型号而定）的宽频范围内提供高达0.05%的基本精度，是实验室级的测量方案。

1. 连接被测件：将待测电容连接至仪器的HCUR、HPOT、LPOT、LCUR端子，确保接触良好。

2. 设置测试频率：根据电容的实际应用场景设置频率。例如，开关电源中的电容通常工作在100kHz左右，因此将测试频率设定为100kHz能更真实地反映其工作状态。

3. 选择等效电路模式：这是测量ESR的核心步骤。在仪器菜单中，将等效电路模型设置为“串联（Series）”模式。

4. 选择测量参数：选择主参数为电容（C）或阻抗（Z），副参数选择为Rs（串联等效电阻）。此时，屏幕显示的Rs值即为该电容在当前频率下的ESR值。

5. 读取与分析：仪器将直接显示ESR数值（单位通常为欧姆Ω）。若需深入分析，可利用仪器的扫频功能（Sweep），设置起始与停止频率，生成阻抗-频率曲线，观察ESR随频率变化的特性。

四、结果解读与注意事项

测量得到的ESR值需与电容规格书或同类产品的典型值进行对比，以判断其是否合格。过高的ESR通常意味着电容老化或损坏。需要注意的是，在线测量时，周围并联元件可能会分流测试信号，导致结果仅供参考，最准确的方法是拆下测量。

通过掌握上述步骤，工程师可以充分利用是德阻抗分析仪的高精度特性，准确评估元器件性能，为高品质电子产品的研发与生产保驾护航。
