斯坦福SR860锁相放大器如何实现nV级别信号测量

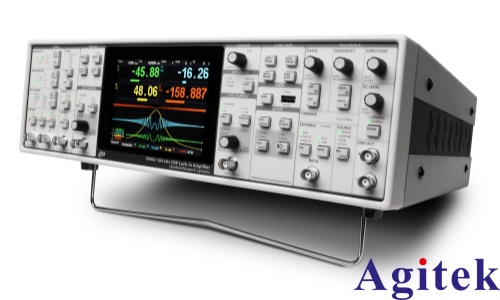

在精密测量领域，从强噪声背景中提取微弱的nV（纳伏）级信号是一项极具挑战性的任务。斯坦福研究系统（SRS）推出的SR860锁相放大器，凭借其卓越的设计，成为实现此类高精度测量的利器。其核心能力源于先进的相敏检测（PSD）技术与一系列精密的硬件设计。

SR860实现nV级测量的基础在于其极低的本底噪声和高灵敏度的前端放大器。该仪器在1 kHz频率下，电压输入噪声可低至2.5 nV/√Hz。这意味着在10 mV的输入量程下，仪器自身产生的干扰极小，为检测nV级信号提供了可能。其电压输入端采用可切换的单端/差分JFET对放大器，输入阻抗高达10 MΩ，能有效减少对被测电路的负载效应，确保信号完整性。

锁相放大的核心原理是相敏检测。SR860通过将输入信号与一个同频率的参考信号相乘，再经过低通滤波器处理。这一过程本质上是一个频率“下变频”和窄带滤波的过程。任何与参考信号频率不同的噪声成分（如工频干扰、热噪声等）在相乘后都会被移至高频，随后被低通滤波器有效滤除。只有与参考信号同频同相的有用信号才能通过滤波器，被转化为一个稳定的直流信号输出。SR860拥有高达120 dB的动态储备，使其即使在噪声幅度远超信号幅度的情况下，也能稳定锁定并精确测量目标信号。

此外，SR860先进的数字信号处理（DSP）技术进一步提升了测量性能。它提供了高斯FIR和线性相位IIR等多种数字滤波器，用户可根据实验需求在测量速度和噪声抑制之间取得**平衡。其时间常数可在1 µs至30 ks的宽广范围内调节，配合最高24 dB/oct的滚降斜率，能实现对噪声的极致滤除。同时，高达(360/2³²)度的相位分辨率确保了相位锁定的极高精度，这对于需要精确相位信息的实验至关重要。
