是德示波器DSOX3024T从基础触发到混合域分析使用指南

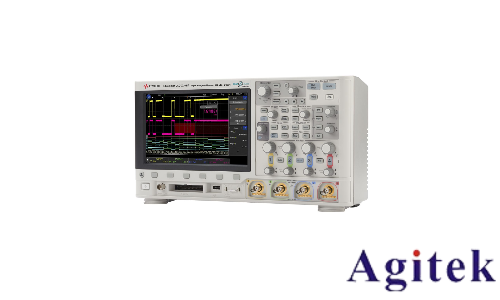

在电子研发与调试领域，是德科技 DSOX3024T 示波器 凭借其 200 MHz 带宽、4 个模拟通道以及高达 5 GSa/s 的采样率，成为众多工程师工作台上的常用工具。这款示波器不仅继承了 3000T X 系列的强大内核，其 8.5 英寸电容触摸屏 与区域触发技术更是极大地提升了操作效率与调试直观性。本文将深入解析该设备的核心使用技巧。

一、 核心操作逻辑：触控与硬件的协同

DSOX3024T 的设计哲学强调“直觉操作”。其界面支持两点触控，用户可以直接在屏幕上拖拽波形进行水平或垂直缩放，或通过触摸直接设置触发点。

初次使用时的标准流程应包含探头补偿校准。将探头连接至前面板右下角的 Probe Comp 端子（通常输出 1 kHz 方波），按下 Auto Setup 键。示波器会自动调整垂直刻度、时基和触发方式以稳定显示波形。此时，若方波边沿出现“过冲”或“圆角”，需使用探头自带的调节工具调整补偿电容，确保信号平坦方整。

二、 进阶触发技术：从边沿到“眼见即所得”

对于常规信号，使用 Trigger 菜单中的边沿触发即可，通过调整触发电平（Level）旋钮让波形稳定。但 DSOX3024T 的真正优势在于其高级触发与区域触发功能：

传统高级触发：捕获特定物理特性信号，如欠幅脉冲（Runt）。传统示波器通常需要计算脉冲宽度并输入阈值参数，而 DSOX3024T 简化了流程：

选择触发类型为“Runt”。

设置高低阈值，定义“合法”幅度范围。

示波器将自动捕获那些未跨越双阈值的异常脉冲。

区域触发（Zone Triggering）：这是 3000T 系列的标志性功能。当遇到复杂总线或随机异常时，无需繁琐计算，直接在触摸屏上框选异常区域。示波器会将这一屏幕区域定义为触发条件，一旦信号波形“穿过”或“避开”该区域即触发，这对排查瞬态逻辑冲突尤为高效。

三、 场景化测试：电源纹波与时频域分析

1. 电源纹波测量

测量电源纹波需将通道耦合方式设置为 AC 耦合，以滤除直流成分。由于纹波通常叠加在高电压上，推荐使用 1:1 探头或使用 10:1 探头并确保接地线尽可能短（使用接地弹簧）。启用 FFT（快速傅里叶变换） 功能，将信号从时域转换到频域，可以清晰看到纹波的具体频率成分及其幅值，方便判断是开关噪声还是工频干扰。

2. 滚动模式

当时基设定在 200 ms/div 或更慢 时，DSOX3024T 会自动进入 Roll（滚动）模式。在此模式下，波形从屏幕右侧向左侧连续滚动更新。这非常适合观察低频信号（如电池放电曲线、温度传感器输出）的长期变化趋势。

四、 数据交互与远程控制

现代测试环境中，单机操作往往不能满足需求。DSOX3024T 支持 LAN 和 USB 连接。

硬件连接：通过标准网线将示波器接入局域网，在 Utility > I/O 设置中手动配置 IP 地址，确保与电脑在同一网段。

软件控制：在电脑端安装 Keysight BenchVue 或 IntuiLink 软件。连接成功后，不仅可以远程捕获波形、截图，还可以通过 SCPI 命令集 实现自动化测试，这对于长时间记录或重复性测试非常实用。

五、 维护与精度提升

为了保持测量精度，建议定期进行自校准（Self Cal）。在机器预热 20 分钟后，进入 Utility > Self Cal 执行校准，补偿由于环境温度变化引起的内部电路漂移。

总而言之，DSOX3024T 不仅具备传统台式示波器的稳健性，其触摸交互与智能触发系统更能大幅缩短从“看见异常”到“隔离信号”的时间，是嵌入式系统与电源测试中值得信赖的伙伴。
