是德示波器MSOX3054T波形回放功能设置详解

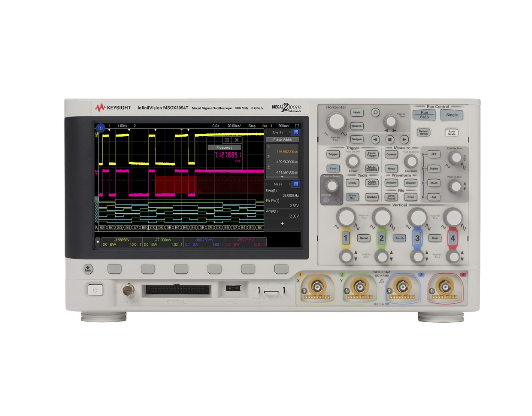

是德科技InfiniiVision MSOX3054T混合信号示波器不仅具备出色的实时信号捕获能力，其波形存储与回放功能更是工程师故障复现和深度分析的重要工具。该机型依托标配4 Mpts存储深度（可扩展至8 Mpts）和高达每秒百万级的波形更新速率，为用户提供了多种形式的波形回放与调用途径。

通过分段存储实现逐帧回放

对于总线通信等低占空比信号或偶发异常事件的捕获，分段存储（Segmented Memory）是最核心的回放手段。其设置流程如下：首先按下前面板【Segmented】键进入分段存储菜单，根据测试需求设置分段数量（例如设置为100段）。在此模式下，示波器仅在触发条件满足时才会存储一帧有效波形，从而在有限的内存中捕获远多于连续采集模式的信号帧。捕获完成后，通过同一菜单中的【Review】功能即可逐帧回看每个存储段。这一功能对于分析I²C、SPI等串行总线中的间断性错误帧尤为实用——用户可以在捕获大量通信命令后，逐帧检索异常波形，而无须依赖长时间连续采集。

参考波形存储与对比

MSOX3054T提供参考波形（Reference Waveform）功能，可将当前捕获的稳定波形存入内部非易失性存储器，作为后续测试的比对基准。操作步骤为：按下【Math】键，在菜单中翻页找到【Ref】功能，选择存储位置（Ref 1至Ref 4），随后点击【Store】即可将当前实时波形保存为参考波形。在后继测试中，该参考波形会以灰色背景显示，与实时波形叠加显示，便于进行模板测试或故障排查——例如可将已知良好信号保存为“黄金模板”，用于产品线批量检测。

外部存储波形数据的调用

当需要回放此前保存至U盘的波形数据时，操作路径为：按下【Save/Recall】键，选择【Recall】选项，然后指定源文件和目标存储位置。MSOX3054T支持的波形数据格式主要包括CSV格式和ISF专有格式两种。CSV格式兼容性强，可由Excel或MATLAB直接读取分析，适合数据后处理场景；而ISF格式（是德科技二进制格式）文件体积小，可在BenchVue软件或InfiniiVision PC端完整恢复波形缩放比例和测量参数，适合精确复现原始测试画面。

操作注意事项

回放功能设置中需留意两点：一是使用U盘时须确保格式为FAT32，可通过【Save/Recall】菜单中的【File Utilities】进行格式化以保障兼容性；二是在进行长时间分段存储前，建议在【Acquire】菜单中将存储深度设为“最大”或“自动”，避免因存储深度不足导致采样率下降影响波形保真度。借助触摸屏拖拽操作和下拉菜单等直观交互方式，上述功能均可快速完成配置。
