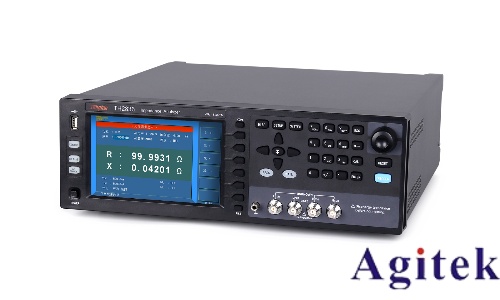

同惠TH2830精密LCR数字电桥解析电感器品质的核心测试工具

电感器作为滤波、储能、阻抗匹配等电路中的关键元件，其性能优劣直接影响系统稳定性与效率。品质评估若仅停留在感值测量，无异于管中窥豹。TH2830精密LCR数字电桥凭借0.05%的基本精度、50Hz-100kHz的宽频覆盖及丰富的功能配置，为电感器提供了从基础参数验证到复杂特性分析的全面评估能力。

精准量化核心参数，奠定评估基石

电感器品质评估的首要任务是准确获取电感量（L）与直流电阻（RDC）。TH2830具备0.05%的LCR参数精度与0.1%的DCR精度，配合六位读数分辨率（最小分辨至0.00001μH），可精准测量从微亨利级高频电感至亨利级大功率电感的感值。其独特的“L-RDC同时显示”功能，在一次测试中同步获取感值与直流电阻，无需切换模式，为评估电感绕组损耗提供了高效的数据支撑。

聚焦Q值与D值，揭示能量损耗本质

品质因数（Q值）与损耗因数（D值）是衡量电感器效率的核心指标。Q值越高，表示电感储能效率越高，能量损耗越小。TH2830在测量基础参数的同时，可实时计算并显示Q值与D值。对于通信模块或射频电路中使用的高频电感，TH2830凭借其高精度信号源和稳定的测量算法，确保了Q值测量的可靠性，助力工程师筛选出性能优异、满足严苛功耗要求的元件。

发挥宽频扫描优势，洞察动态特性

电感器的参数随工作频率变化显著。固定频率下的测量结果无法全面反映其在实际电路中的表现。TH2830提供的201点列表扫描功能，可对50Hz至100kHz范围内的多个频率点进行自动扫描测试，并生成频率-阻抗或频率-Q值特性曲线。通过观察曲线形态，工程师能够清晰识别电感器的谐振频率点及寄生电容效应，准确判断其在宽频带应用（如EMI滤波、宽带匹配网络）中的适用性，为选型和设计提供关键依据。

依托智能辅助，保障评估效率与可靠性

在生产质检与自动化测试场景中，评估效率与结果一致性至关重要。TH2830通过多项智能化设计优化了测试流程：其一，空夹具判断功能可自动识别夹具接触不良或短路情况，避免因测试治具问题导致的误判；其二，10档分选功能配合HANDLER接口，可快速将电感按参数偏差自动分档，并输出PASS/FAIL指示，大幅提升批量检测效率；其三，智能归零与负载校准功能有效消除了测试线缆及系统寄生参数引入的误差，保障了测试结果在长时间、多批次测量中的重复性和一致性。

总结

TH2830精密LCR数字电桥凭借高精度测量、多参数同步显示、列表扫描分析及智能化辅助功能，实现了对电感器从静态基础参数到动态频率特性的深度评估。它不仅满足了实验室研发对精度的苛求，也兼顾了生产线对于效率和可靠性的需要，是电感器品质评估领域中兼具专业性与实用性的测试工具。
