R&S®FSVA3000信号与频谱分析仪相位噪声测量技巧

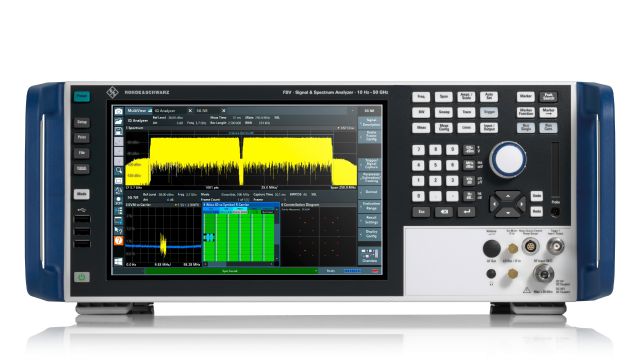

R&S®FSVA3000作为一款高性能信号与频谱分析仪，以其优异的射频性能和丰富的测量功能，在相位噪声测试领域展现出强大的实力。其1 GHz载波、10 kHz偏移条件下单边带相位噪声低于 -127 dBc (1 Hz) 的出色指标，为中高端应用提供了充足的测量余量。掌握正确的测量技巧，可以最大化利用该仪器的性能，获得准确、可靠的相位噪声测量结果。

善用标记功能进行快速测量

对于快速的相位噪声评估，FSVA3000内置的标记功能提供了便捷的途径。用户可以在频谱测量模式下，激活相位噪声标记功能。该功能允许在载波信号上设置参考标记，然后自动测量并显示在指定频率偏移处的相位噪声结果。

设置与操作：典型操作是先将标记1置于载波峰值上作为参考点，然后激活增量标记（Delta Marker）并为其配置相位噪声测量功能。用户可通过手动输入或自动峰值搜索来确定参考点，仪器会自动采用采样检波器并将视频带宽设为分辨带宽的0.1倍，以确保噪声测量的准确性。

多点测量：为全面了解信号在不同偏移频率下的相位噪声特性，可以同时激活多个增量标记。例如，可通过远程控制命令CALC:DELT1:X 100kHz、CALC:DELT2:X 500kHz等，快速设置并查询10 kHz、100 kHz、1 MHz等多个频偏点的相位噪声值。

处理频率漂移源的技巧

在测量压控振荡器等频率可能随时间漂移的信号源时，FSVA3000提供了有效的应对方案。

自动峰值追踪：在进行相位噪声测量时，开启“自动峰值搜索”功能。仪器会在每次扫描结束后自动执行峰值搜索，并将搜索到的最大值更新为相位噪声测量的参考点。这确保即使被测信号的中心频率发生缓慢漂移，测量标记也能始终锁定在信号峰值上，从而在指定的频率偏移处获得稳定的相位噪声测量结果。

结合专用选件实现专业级分析

对于更复杂、更严苛的相位噪声测试需求，强烈建议使用R&S®FSV3-K40相位噪声测量应用选件。该应用提供了专门的测量向导和算法，可以显著简化测量设置，提高测量精度，并支持更多高级功能。

应对挑战：例如，FSV3-K40的IQ/FFT模式能够有效处理频率漂移源的相位噪声测量，这对于VCO等器件至关重要。

自动配置：该应用能自动配置分析仪的射频、IF和本振链，以在所有偏移频率范围内实现**相位噪声灵敏度，同时通过“测量向导”指导用户完成关键参数的设置，最大限度减少人为误差。

总而言之，R&S®FSVA3000凭借其出色的硬件性能和灵活多样的软件功能，无论是通过便捷的标记功能进行快速验证，还是借助FSV3-K40选件进行深度分析，都能为用户提供高效、精准的相位噪声测量体验。
