Model 507 | 大电流脉冲发生器

厂商名称：BNC

产品型号：Model 507

市场价格：¥0.0 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

507 型大电流脉冲发生器是安全气囊爆管、雷管和烟火引发剂测试的理想点火装置。该仪器提供高达 25 安培的可调电流信号。

我要购买获取报价货期：现货

详细说明
产品手册

507 型大电流脉冲发生器是安全气囊爆管、雷管和烟火引发剂测试的理想点火装置。该仪器提供高达 25 安培的可调电流信号。该装置配有 2 或 4 个数字控制抗负载独立输出。每个通道的输出脉冲宽度和延迟都是唯一的，并且可以在 0.1 至 100 毫秒的范围内以 200 ns 的步长精确控制。电流脉冲发生器还提供 TTL 同步输出至 T0 – 特别适用于作为相机或其他设备的参考源/触发器。安全气囊展开测试(爆管爆震)、点火器触发或弹道工作等应用可以可靠、安全且具有高度的可重复性。

一、概述

快速规格	应用
通道：2 或 4 个独立通道分辨率：200 ns 精度：100 ns + 0.0001x 延迟抖动：100 ns 有效值振幅：25安培内存：12个内存存储插槽	当前一代爆炸物测试大电流安全气囊（爆管）测试

二、规格

延误

渠道	两个独立输出，具有数字控制的延迟和脉冲宽度
当前	0 至 25A（组电压 44V 最小值）
分辨率	10毫安
准确性	50毫安
延迟	0 至 99.9999998s
分辨率	200 纳秒
脉宽	100μs 至 100ms
分辨率	200ns
准确性	100ns + .0001x 延迟
时基	5MHz、25PPM 晶体振荡器
有效值抖动	100ns
特里格延迟	分机四分频至< 10μs

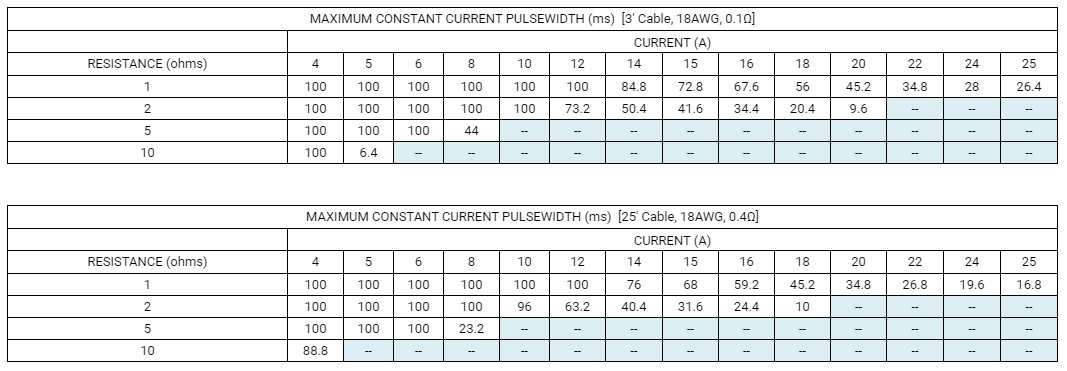

Model 507 | 大电流脉冲发生器(图1)

外部三角/栅极

率	直流至 1/（75ms + 最大延迟 + 周期）
门槛	3VDc （3mA 进入光隔离器）
阻抗	1000 Ω

内部费率生成器

模式	单发或外部扳机。
有效值抖动	100ns

输出

阻抗	1.405 Ω
压摆率	> 2.5A/ μs
过头	< 100mA + 10% 脉冲幅度
波幅	0-25A （负载 1 - 10 欧姆）
峰值电流	每通道 A
直流电流限制	150mA （每通道）
