罗德与施瓦茨ZNL矢量网络分析仪进行放大器特性测量

放大器作为最常见的射频组件之一，其特性测量是一项复杂且关键的任务。为了全面评估其性能，工程师不仅需要测量特定频率或功率条件下的线性 S 参数，还需精准获取谐波失真、三阶互调截取点（TOI）、压缩点以及噪声系数（NF）等多项指标。传统上，完成这些测试往往需要依赖高端设备或复杂的测试台搭建，不仅耗时耗力，还面临空间受限与设备搬移的难题。

罗德与施瓦茨推出的 R&SZNL 矢量网络分析仪，为这一痛点提供了经济高效的一站式解决方案。作为一款轻量化、多功能且便携的测试设备，R&SZNL 通过选配 R&SZNLx-B1（频谱分析）、R&SZNL-K14（信号发生器）和 R&SZNL-K30（噪声系数测量）等选件，完美融合了网络分析与频谱分析能力。用户无需在多台仪器间反复切换，即可在同一窗口通过多视图模式直观地呈现所有测试结果，极大提升了测试效率。

罗德与施瓦茨解决方案

R&S®ZNLx-B1、R&S®ZNL-K14 和 R&S®ZNL-K30 选件提供频谱分析仪、信号发生器和噪声系数测量功能，便于 R&S®ZNL 解决所有这些问题，让用户无需在测试台之间来回移动测试装置。

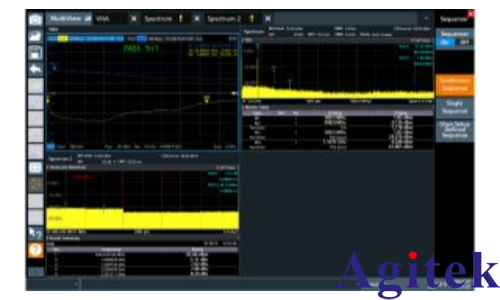

R&S®ZNL 是一款经济型、多功能、便携式测试设备。这款矢量网络分析仪重量轻、体积小，可使用频谱分析硬件选件 R&S®ZNLx-B1 进行升级，并可配备电池盒选件 R&S®FPL1-B31 以便移动。用户可以轻松切换网络分析和频谱分析模式，并利用 R&S®ZNL 的多视图功能在单个窗口中方便地显示两种模式的所有结果数据，并形成综合性报告。

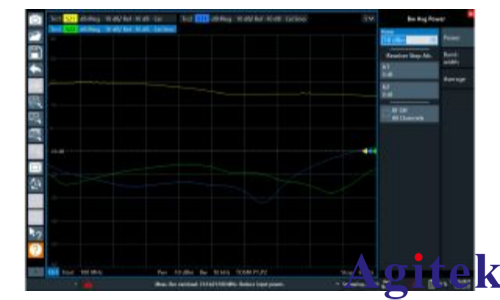

在网络分析模式下测量 S 参数幅度，被测放大器在选定频率范围内的最低增益约为 15 dB。VNA 功率输出过大，会导致测量接收机过载。

应用

R&S®ZNL 可以在矢量网络分析模式下准确测量放大器增益、输入回波损耗（或电压驻波比 (VSWR)）和输出回波损耗：只需定义频率范围和所需的扫描点数，并为测量选择合适的带宽以调整所需的动态范围和测量速度。尽管 R&S®ZNL 端口可以承受 +27 dBm 输入而不致损坏，但需避免压缩（或毁坏）被测放大器和 R&S®ZNL 内部接收机。因此，应仔细选择 R&S®ZNL 输出功率，并在必要时考虑使用外部衰减器。测量接收机过载时，系统会发送消息告知用户，以便确保测量准确性和设备完整性。如要提供附加防护，R&S®ZNL 还可以在端口 1（R&S®ZNLx-B31 选件）和端口 2（R&S®ZNLx-B32 选件）激活接收机步进衰减器，功率输出最低可设为 –40 dBm（R&S®ZNLx-B22 选件）。

在具体的放大器测量应用中，R&SZNL 展现了极高的灵活性与精准度：

线性参数测量：在网络分析模式下，用户只需设定频率范围与扫描点数，即可准确测量放大器的增益、输入/输出回波损耗（或 VSWR）。仪器内置的接收机步进衰减器与过载保护机制，能有效防止接收机压缩，确保在宽动态范围内测量的准确性与设备安全。

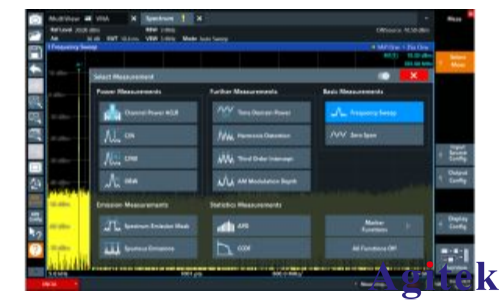

非线性与压缩点测试：借助内置的连续波（CW）信号发生器，用户无需外部信号源即可轻松执行“零跨度”测量，通过监测信号电平变化精准锁定放大器的 -1 dB 压缩点。同时，频谱分析模式下的“谐波失真”功能可自动计算并显示前十个谐波数据及总谐波失真（THD）。

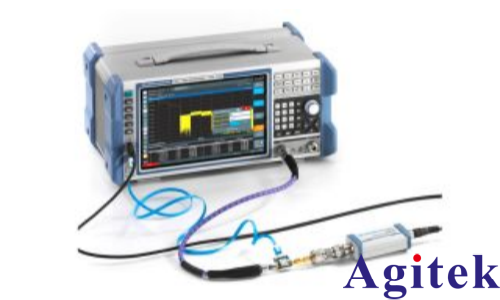

互调与噪声系数评估：针对三阶互调截取点（TOI）测试，R&SZNL 支持双音信号输入（可结合外部合路器或信号源），直观呈现互调产物。而在噪声系数测量中，搭配 R&SFS-SNS 智能噪声源，系统可自动识别并完成校准，直接显示包含不确定度计算的 NF、增益及 Y 因子曲线。

综上所述，R&SZNL 凭借其高度集成的硬件架构与直观的向导式操作，打破了传统矢量网络分析仪的功能边界。无论是实验室研发还是现场维护，它都能帮助工程师在无需深厚射频背景知识的情况下，快速、全面地完成对放大器等复杂被测设备的高精度特性测量。
