FTH系列大功率可编程直流电源

厂商名称：费思泰克

产品型号：FTH

市场价格：¥面议 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

电压：0～1500V电流：0～4800A 功率：5～60kWFTH系列可编程直流电源具有大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高等优点。可应用于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期测试等等。3U/15kW高功率密度、精准的输出电流和电压量测、输出触发信号。可模拟复杂的DC暂态波形以便测试设备的瞬断、

我要购买获取报价货期：现货

详细说明
产品手册

电压：0～1500V

电流：0～4800A

功率：5～60kW

FTH系列可编程直流电源具有大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高等优点。可应用于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期测试等等。

3U/15kW高功率密度、精准的输出电流和电压量测、输出触发信号。可模拟复杂的DC暂态波形以便测试设备的瞬断、压降与其他电压间偏差的能力。

FTH系列可编程直流电源，包含100多个不同的机型，功率范围从5kW到15kW，电压范围从10V～1500V，单机电流可达1200A。FTH系列可主从级联5台，功率级联到75kW供大功率应用。

电源特征

单机范围：

电压：0～1500V

电流：0～4800A

功率：5～60kW

高功率密度，3U/15kW；
支持多台电源间的主从并联/串联，可扩展至75kW；
0.01%的源效应，0.02%的负载效应，电源输出稳定；
0.1%的精确度，5位显示，0.02%的纹波；
采用16bit ADC/DAC，提供高精度电压电流测量与控制；
恒压、恒流及自动恒功率模式；
序列功能支持链接，最多支持800步测试步骤；
电压、电流斜率可设置；
线损自动补偿；
模拟量控制端口和模拟量监视端口；
快速调用：一键完成功能和参数调用；
TFT彩色液晶显示，中/英文界面；
外部ON/OFF控制与多功能数字端口；
RS232、LAN口通讯，标准SCPI指令集。

应用领域

l电力电子实验室的多规格灵活应用；

l燃料电池、动力电池、铅蓄电池、超级电容测试；

l车载、机载、舰载电子设备的供电环境仿真；

l直流充电机、充电桩设计和测试系统集成；

l服务器电源、UPS、逆变器设计和测试；

l太阳能、风能、储能领域设计和测试；

l传感器、超导材料、线缆等产品测试；

l无人机、激光、传感器领域供电和设计测试。

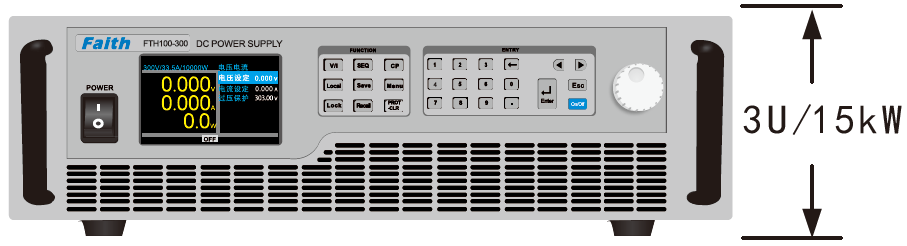

3U/15kW高功率密度

FTH系列提供了3U/15kW的高功率密度，具有输出精准、响应快速以及低纹波噪声等特性。宽范围的电压10V～1500V，电流3.5A～1200A的组合，适合从设计到产品生产流程的每一个测试验证环节。

FTH系列大功率可编程直流电源(图1)

测量功能

FTH系列内置16bits高精度A/D转换器，电压0.1%+0.1%F.S.、电流0.1%+0.2%F.S.的测量精度。电压、电流、功率的测量值可同时显示在电源前面板的显示屏上。除此之外，FTH额外提供电压与电流监视输出功能，用户可借由监视输出端子通过示波器监控电压电流的输出波形。

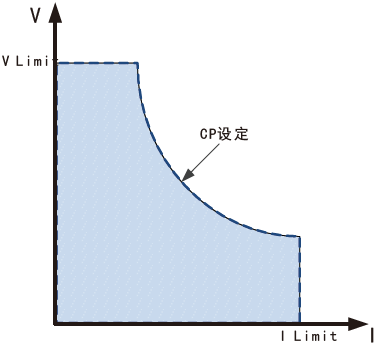

恒功率功能

FTH系列电源具有恒功率输出功能，该功能允许用户设置功率输出值、最高输出电压和最高输出电流。恒功率输出开启后，电源不断调整输出电压与输出电流，使得输出功率维持在设定值。用户还可调整响应速度，以适应不同速率的各类负载。

FTH系列大功率可编程直流电源(图2)

序列功能
FTH电源支持模拟负载变化的电源输出环境，对负载进行相应的输出测试。可用于电源环境模拟各种测试场景。FTH系列支持8组序列文件，每组100个测试步骤的变化。步骤之间可跳转及多次跳转，序列之间可链接运行，以实现更多测试步骤。

FTH系列大功率可编程直流电源(图3)

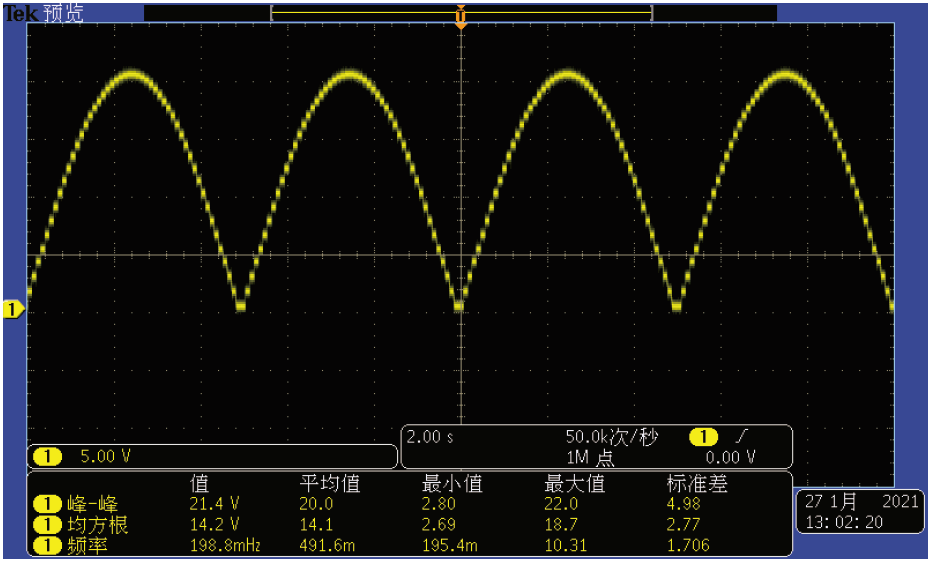

序列功能生成的半波正弦

电压、电流优先功能
为适应更多用户需求，FTH系列电源采用多重环路控制技术，可分别配置电压环优先，电流环优先功能。电压优先功能可实现快速电压边沿，尤其适用于容性载荷启动供电场合，避免启动浪涌冲击造成的欠压保护等行为。电流优先功能是针对用户有严格要求避免电流过冲场合，采用该功能能有效避免因过冲电流导致的被测物损坏，测试不准等问题，尤其适用于测定保护电流、熔断电流等。

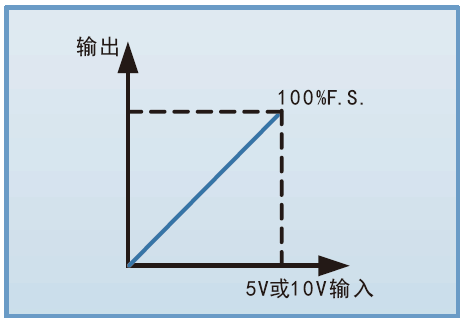

模拟编程功能
FTH系列具有电压编程与电流编程两个模拟量输入端口，可分别控制输出电压与输出电流。模拟量编程信号可选择0～5V或者0～10V直流电压信号。编程信号对应于0～100%F.S.的输出电压与输出电流。

FTH系列大功率可编程直流电源(图4)

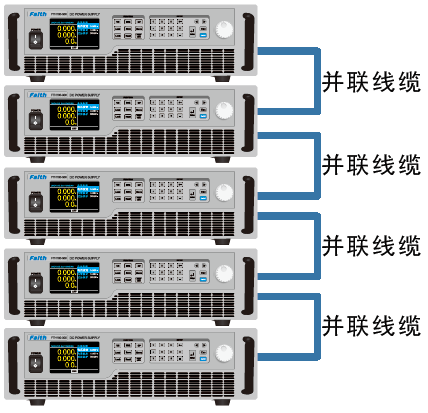

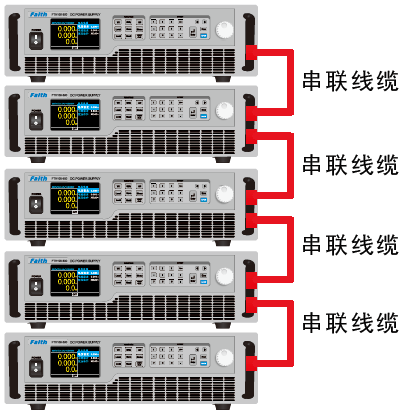

并联/串联功能
FTH电源支持多台电源的主从并联/串联使用，把多台电源变成一台更大功率的电源使用，大大扩展了电源的应用输出范围。级联功能除了使电源之间自动均载，保持输出值的一致，还保证了输出斜率曲线或者波形的一致。处于级联状态的主机，电源屏幕显示的是总电压、电流和功率值，且不影响电源精确度。每路从机自主均流，自动求和。

FTH系列大功率可编程直流电源(图5) FTH系列大功率可编程直流电源(图6)

复合信号端口
FTH系列可选配复合信号端口，其具备以下功能：

l电压、电流输出监视；

l电压、电流编程控制；

lON/OFF输出控制；

l输出模式指示；

lOV指示；

l数字信号输出；

lFAULT故障指示；

lDC_ON输出电压监视等。

FTH系列大功率可编程直流电源(图7)

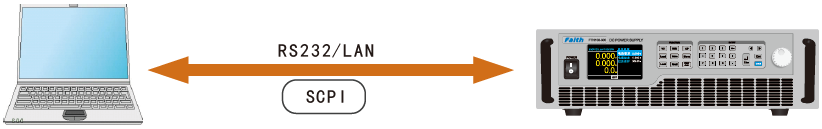

多接口通讯
FTH系列配备RS232与LAN两种通讯接口，支持SCPI通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

FTH系列大功率可编程直流电源(图8)

订购信息

电压	型号	电流	功率	电压	型号	电流	功率	电压	型号	电流	功率
10V	FTH040-010	400A	4kW	15V	FTH045-015	300A	4.5kW	20V	FTH050-020	250A	5kW
	FTH080-010	800A	8kW		FTH090-015	600A	9kW		FTH100-020	500A	10kW
	FTH120-010	1200A	12kW		FTH135-015	900A	13.5kW		FTH150-020	750A	15kW
电压	型号	电流	功率	电压	型号	电流	功率	电压	型号	电流	功率
30V	FTH050-030	167A	5kW	40V	FTH050-040	125A	5kW	50V	FTH050-050	100A	5kW
	FTH100-030	334A	10kW		FTH100-040	250A	10kW		FTH100-050	200A	10kW
	FTH150-030	500A	15kW		FTH150-040	375A	15kW		FTH150-050	300A	15kW
电压	型号	电流	功率	电压	型号	电流	功率	电压	型号	电流	功率
60V	FTH050-060	83.5A	5kW	100V	FTH050-100	50A	5kW	160V	FTH050-160	31.5A	5kW
	FTH100-060	167A	10kW		FTH100-100	100A	10kW		FTH100-160	62.5A	10kW
	FTH150-060	250A	15kW		FTH150-100	150A	15kW		FTH150-160	94A	15kW
电压	型号	电流	功率	电压	型号	电流	功率	电压	型号	电流	功率
250V	FTH050-250	20A	5kW	300V	FTH050-300	17A	5kW	400V	FTH050-400	12.5A	5kW
	FTH100-250	40A	10kW		FTH100-300	33.5A	10kW		FTH100-400	25A	10kW
	FTH150-250	60A	15kW		FTH150-300	50A	15kW		FTH150-400	37.5A	15kW
电压	型号	电流	功率	电压	型号	电流	功率	电压	型号	电流	功率
500V	FTH050-500	10A	5kW	600V	FTH050-600	8.5A	5kW	800V	FTH050-800	6.5A	5kW
	FTH100-500	20A	10kW		FTH100-600	17A	10kW		FTH100-800	12.5A	10kW
	FTH150-500	30A	15kW		FTH150-600	25A	15kW		FTH150-800	19A	15kW
电压	型号	电流	功率	电压	型号	电流	功率	电压	型号	电流	功率
1000V	FTH050-1000	5A	5kW	1200V	FTH050-1200	4.5A	5kW	1500V	FTH050-1500	3.5A	5kW
	FTH100-1000	10A	10kW		FTH100-1200	8.5A	10kW		FTH100-1500	7A	10kW
	FTH150-1000	15A	15kW		FTH150-1200	12.5A	15kW		FTH150-1500	10A	15kW

*更多标准电压规格产品，包括75V/80V/120V/150V/200V等不一一列出；

选购信息

名称	型号或规格	说明
电池负载防反灌装置	后缀D	50V及以上规格可选
高斜率机型	后缀H	10V、15V、20V、30V机型为电流高斜率
		600V、1000V机型为电压高斜率
		（其余机型不可选）

规格表

一般规格表

项目	参数
交流输入	三相输入，340VAC～420VAC ，频率 47Hz～63Hz
输出电压	0～额定值（最高额定值1500V，菜单设置，数字或编码旋钮输入）
输出电流	0～额定值（最高额定值1200A，菜单设置，数字或编码旋钮输入）
输出功率	0～额定值（菜单设置，数字或编码旋钮输入）
效率	0.87(Typical)
线性调整率	电压：0.01%F.S.；电流：0.05%F.S.
负载调整率	电压：0.02%F.S.；电流：0.1%F.S.
模拟量编程	电压控制/电流控制；编程电压支持：DC 0～5V/DC 0～10V 输入
电压测量精度	0.1%+0.1%F.S.
电流测量精度	0.1%+0.2%F.S.
电压电流监视	电压/电流监视输出电压：DC 0～10V
保护	OVP/OCP/OPP/RVP/LVP/OTP
瞬态响应	典型值1ms，负载变化50%，电压恢复至设定值的0.75%所需时间
电压温漂	20ppm/℃
电流温漂	40ppm/℃
显示界面	4.3英寸TFT彩色液晶显示屏，支持简体中文、繁体中文与英文显示
操作界面	功能键、数字键与旋钮（双旋钮分别设置电压电流）
通讯接口	RS232、LAN
存储容量	20组快速调用参数+8个序列文件
散热方式	风冷
工作温度	0℃～40℃
储存温度	-20℃～70℃
使用海拔	＜2000m

规格表-1

型号	FTH040-010	FTH045-015	FTH050-020	FTH050-030	FTH050-040	FTH050-050	FTH050-060	FTH050-100
输出电压	0～10V	0～15V	0～20V	0～30V	0～40V	0～50V	0～60V	0～100V
电流	0～400A	0～300A	0～250A	0～167A	0～125A	0～100A	0～83.5A	0～50A
功率	4kW	4.5kW	5kW
型号	FTH080-010	FTH090-015	FTH100-020	FTH100-030	FTH100-040	FTH100-050	FTH100-060	FTH100-100
输出电压	0～10V	0～15V	0～20V	0～30V	0～40V	0～50V	0～60V	0～100V
电流	0～800A	0～600A	0～500A	0～334A	0～250A	0～200A	0～167A	0～100A
功率	8kW	9kW	10kW
型号	FTH120-010	FTH135-015	FTH150-020	FTH150-030	FTH150-040	FTH150-050	FTH150-060	FTH150-100
输出电压	0～10V	0～15V	0～20V	0～30V	0～40V	0～50V	0～60V	0～100V
电流	0～1200A	0～900A	0～750A	0～500A	0～375A	0～300A	0～250A	0～150A
功率	12kW	13.5kW	15kW
电压输出纹波
V(p-p)	55mV	60mV	60mV	65mV	75mV	75mV	115mV	135mV
V(rms)	20mV	20mV	20mV	20mV	20mV	20mV	25mV	25mV
电压编程
分辨率	16Bits
精度	0.1%+0.1%F.S.
电流编程
分辨率	16Bits
精度	0.1%+0.2%F.S.
外部模拟编程
控制电压	0~5V或0~10V对应 0~100%F.S.
电压精度	0.2%F.S.
电流精度	0.5%F.S.
输出精度	0.5%F.S.
线性调整率
电压	0.05%F.S.				0.01%F.S.
电流	0.05%F.S.
负载调整率
电压	0.05%F.S.				0.02%F.S.
电流	0.1%F.S.
电压测量
分辨率	16Bits
精度	0.1%+0.1%F.S.
电流测量
分辨率	16Bits
精度	0.1%+0.2%F.S.
其他
尺寸（mm）	482.6(W)132.5(H)600(L)
重量	18.5kg/5kW； 25kg/10kW； 31.5kg/15kW

规格表-2

型号	FTH050-160	FTH050-300	FTH050-500	FTH050-600	FTH050-800	FTH050-1000	FTH050-1200	FTH050-1500
输出电压	0～160V	0～300V	0～500V	0～600V	0～800V	0～1000V	0～1200V	0～1500V
电流	0～31.5A	0～17A	0～10A	0～8.5A	0～6.5A	0～5A	0～4A	0～3.5A
功率	5kW
型号	FTH100-160	FTH100-300	FTH100-500	FTH100-600	FTH100-800	FTH100-1000	FTH100-1200	FTH100-1500
输出电压	0～160V	0～300V	0～500V	0～600V	0～800V	0～1000V	0～1200V	0～1500V
电流	0～62.5A	0～33.5A	0～20A	0～17A	0～12.5A	0～10A	0～8.5A	0～7A
功率	10kW
型号	FTH150-160	FTH150-300	FTH150-500	FTH150-600	FTH150-800	FTH150-1000	FTH150-1000	FTH150-1500
输出电压	0～160V	0～300V	0～500V	0～600V	0～800V	0～1000V	0～1200V	0～1500V
电流	0～94A	0～50A	0～30A	0～25A	0～19A	0～15A	0～12.5A	0～10A
功率	15kW
电压输出纹波
V(p-p)	175mV	200mV	350mV	350mV	500mV	650mV	750mV	850mV
V(rms)	25mV	40mV	50mV	60mV	80mV	100mV	120mV	140mV
电压编程
分辨率	16Bits
精度	0.1%+0.1%F.S.
电流编程
分辨率	16Bits
精度	0.1%+0.2%F.S.
外部模拟编程
控制电压	0～5V或 0～10V 对应 0～100%F.S.
电压精度	0.2%F.S.
电流精度	0.5%F.S.
输出精度	0.5%F.S.
线性调整率
电压	0.01%F.S.
电流	0.05%F.S.
负载调整率
电压	0.02%F.S.
电流	0.1%F.S.
电压测量
分辨率	16Bits
精度	0.1%+0.1%F.S.
电流测量
分辨率	16Bits
精度	0.1%+0.2%F.S.
其他
尺寸（mm）	482.6(W)132.5(H)600(L)
重量	18.5kg/5kW；25kg/10kW；31.5kg/15kW

规格表-3

型号	FTH040-010H	FTH045-015H	FTH050-020H	FTH050-030H
输出电压	0～10V	0～15V	0～20V	0～30V
电流/功率	0～400A/4kW	0～300A/4.5kW	0～250A/5kW	0～167A/5kW
型号	FTH080-010H	FTH090-015H	FTH100-020H	FTH100-030H
输出电压	0～10V	0～15V	0～20V	0～30V
电流/功率	0～800A/8kW	0～600A/9kW	0～500A/10kW	0～334A/10kW
型号	FTH120-010H	FTH135-015H	FTH150-020H	FTH150-030H
输出电压	0～10V	0～15V	0～20V	0～30V
电流/功率	0～1200A/12kW	0～900A/13.5kW	0～750A/15kW	0～500A/15kW
电压斜率	0.001V/ms～5V/ms
电流斜率	0.001A/ms～150A/ms
电压输出纹波
V(p-p)	55mV	60mV	60mV	65mV
V(rms)	20mV	20mV	20mV	20mV
电压编程
分辨率	16Bits
精度	0.1%+0.1%F.S.
电流编程
分辨率	16Bits
精度	0.1%+0.2%F.S.
外部模拟编程
控制电压	0～5V或0～10V 对应 0～100%F.S.
电压精度	0.2%F.S.
电流精度	0.5%F.S.
输出精度	0.5%F.S.
线性调整率
电压	0.05%F.S.
电流	0.05%F.S.
负载调整率
电压	0.05%F.S.
电流	0.1%F.S.
电压测量
分辨率	16Bits
精度	0.1%+0.1%F.S.
电流测量
分辨率	16Bits
精度	0.1%+0.2%F.S.
其他
尺寸（mm）	482.6(W)132.5(H)694.5(L)
重量	23kg/5kW；30kg/10kW；38kg/15kW

规格表-4

型号		FTH050-600H	FTH050-1000H
输出电压		0～600V	0～1000V
电流/功率		0～8.5A/5kW	0～5A/5kW
型号		FTH100-600H	FTH100-1000H
输出电压		0～600V	0～1000V
电流/功率		0～17A/10kW	0～10A/10kW
型号		FTH150-600H	FTH150-1000H
输出电压		0～600V	0～1000V
电流/功率		0～25A/15kW	0～15A/15kW
上升时间	50%F.S. CC Load	30ms	25ms
	No Load	30ms	25ms
下降时间	50%F.S. CC Load	30ms	25ms
	10%F.S. CC Load	100ms	80ms
	No Load	1.2s	3s
电压斜率		0.001V/ms - 20V/ms	0.001V/ms - 40V/ms
电流斜率		0.001A/ms - 2A/ms
电压输出纹波
V(p-p)		1500mV	2550mV
V(rms)		650mV	1950mV
电压编程
分辨率		16Bits
精度		0.1%+0.1%F.S.
电流编程
分辨率		16Bits
精度		0.1%+0.2%F.S.
外部模拟编程
控制电压		0～5V 或0～10V 对应0～100%F.S.
电压精度		0.2%F.S.
电流精度		0.5%F.S.
输出精度		0.5%F.S.
线性调整率
电压		0.01%F.S.
电流		0.05%F.S.
负载调整率
电压		0.02%F.S.
电流		0.1%F.S.
电压测量
分辨率		16Bits
精度		0.1%+0.1%F.S.
电流测量
分辨率		16Bits
精度		0.1%+0.2%F.S.
