RIGOL DNA5000/6000系列矢量网络分析仪如何应对测试挑战

针对下列挑战，RIGOL DNA5000/6000系列矢量网络分析仪提供了系统化的解决方案。以下逐一说明矢量网络分析仪（VNA）如何应对每项挑战。

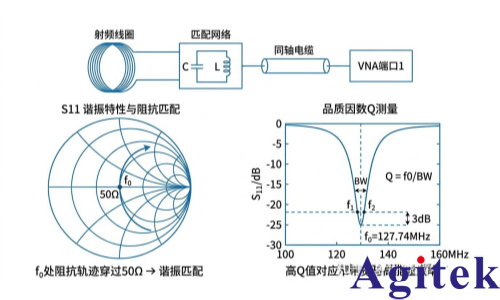

应对挑战1：史密斯圆图 + S11精确表征谐振与阻抗

通过VNA测量线圈的S11参数，确认谐振频率精确对准目标拉莫尔频率。S11的极小值点即为谐振频率，其深度（回波损耗）反映匹配优度——典型要求优于-15 dB，即反射能量低于入射能量的3%。

VNA的史密斯圆图模式直观展示线圈在宽频范围内的阻抗轨迹，帮助工程师快速判断匹配网络的电容电感取值方向，将原本反复盲调的过程转变为有据可循的定向优化。

应对挑战2：带宽搜索功能精确测量Q值

VNA的带宽搜索功能自动测量谐振峰的-3 dB带宽，计算Q = f0 / BW-3dB。同一套测试流程可分别测量空载Q和负载Q（放置人体等效负载），其比值直接反映线圈对组织的耦合效率，为Q值权衡提供精确的量化数据。

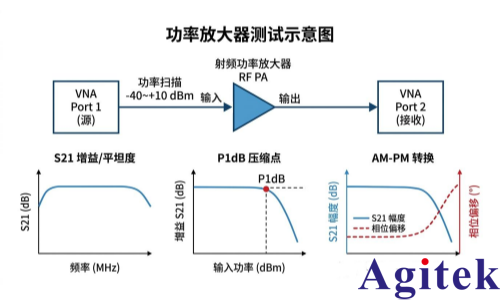

应对挑战3 & 4：功率扫描一次完成P1dB + AM-PM矢量测量

RIGOL DNA5000/6000系列矢量网络分析仪内置-40 dBm ~ +10 dBm的宽功率扫描能力，在单次扫描中同步获取S21的幅度和相位随输入功率的变化——P1dB和AM-PM转换在同一次测量中完成：

校准 — 使用SOLT或ECal电子校准件完成全双端口校准，将校准面设定在功放输入/输出端面。

频率扫描 — 在线性区测量S21增益平坦度、S11/S22匹配、S12反向隔离。

功率扫描 — 固定在目标拉莫尔频率，自动逐步增大输入功率，同步记录S21的幅度（标定P1dB）和相位（表征AM-PM）。测量时间从传统方案的数十分钟压缩到数十秒。

谐波分析（配合RSA6000） — 以实时频谱分析仪测量功放输出的谐波失真，评估安全风险。

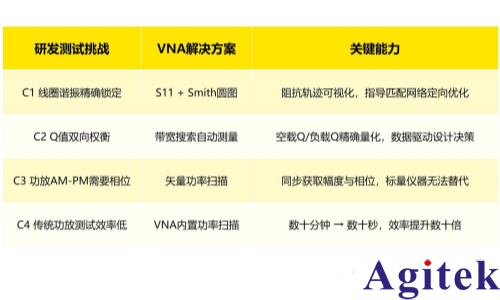

挑战与方案对照总览

实践认证

国内一家专注于MRI设备研发的医疗影像企业，在射频线圈和功率放大器的研发测试中引入了RIGOL DNA系列矢量网络分析仪，实际成效如下：

功率扫描将功放P1dB测量从传统方案的20+分钟缩短至30秒内完成，AM-PM数据同步获取

史密斯圆图和带宽搜索功能使线圈谐振调谐和Q值优化的效率显著提升

支持标准SCPI指令，可通过自动化脚本覆盖校准-测量-存储全流程，测试数据满足企业的可追溯要求
