FT6800系列超大功率电子负载

电压：40V、120V、500V、800V、1000V、1200V
单机功率：2.6kW～52kW，通过主/从级联方式可扩展至300kW

FT6800系列大功率可编程直流电子负载，基于高可靠性、高稳定性进行设计的多功能，大容量电子负载产品。其环控制单元带宽高，具有超强的防振荡能力，能最大程度的适应各类电源；而功率模块快速熔断保护设计，最大程度保证整机的持续工作能力。

FT6800系列产品线丰富，电压有40V、120V、500V、800V、1000V、1200V多个等级，单机功率范围从2.6kW至52kW，单一台电流最大达2400A。更宽的工作范围，极快的动态频率，能有效满足绝大多数的测试需求。

FT6800系列界面采用彩色LCD显示，具有良好的分辨度。配合全数字键盘，操作及其简便。对外装备有LAN、RS232、USB、GPIB（选）等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus 通讯协议，为系统集成应用提供了极大便利。

 特点

1.      单机功率：2.6kW～52kW，通过主/从级联方式可扩展至300kW；

2.      0.05%精确度，0.1mA/0.1mV分辨率，20kHz动态频率控制；

3.      快速调用、OCP/OVP测试、自动测试功能，操作方便灵活；

4.      外部模拟编程功能，可实现复杂带载波形模拟；

5.      动力电池和超级电容测试功能的一键测试；

6.      针对燃料电池测试的专用版本（选）；

7.      全面的保护功能：过电压、过电流、过温度、限电流、限功率、输入反接等；

8.      TFT彩色液晶显示屏，中英文菜单界面；

9.      提供多种远程通讯接口：RS232、LAN、USB、GPIB（选）；

10.    提供SCPI与ModBus-RTU两种协议；

11.    中文简体、繁体、英文三种的操作界面和软件界面。

应用领域

1.      动力电池、铅酸电池、燃料电池的放电测试；

2.      BMS与电池保护装置测试；

3.      直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试；

4.      大功率开关电源、UPS电源、通信电源、服务器电源的测试；

5.      太阳能电池阵列、工业电机的虚拟负载测试。

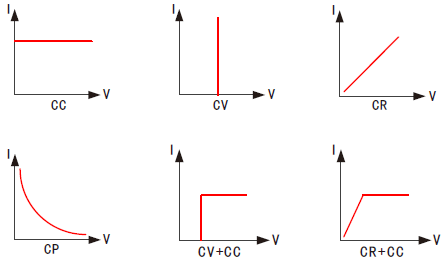

多种工作模式
FT6800系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

级联
FT6800系列负载支持主从级联功能，实现多台同型号负载的并联使用，功率最大可扩展至600kW。级联时，用户只需要对主机进行控制，每个从机自动复制主机的带载参数，实现自主均流。级联后的系统可实现单机的全部功能，包括CV模式下的带载。

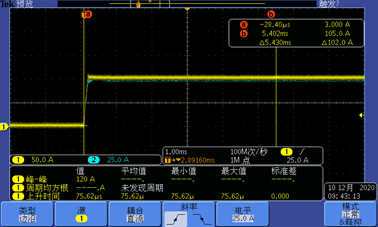

两台主从级联带载时，电流波形完全重合

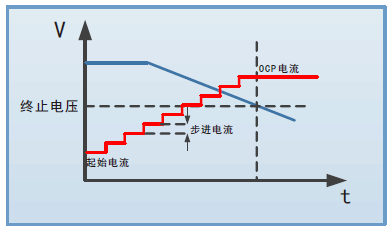

OCP测试
FT6800系列负载本身提供了OCP测试， 其主要被应用与BMS、电源模块的过电流和过功率点的测试。OCP测试时，将自动寻找被测物的过流保护点并记录IMAX，PMAX。结合测试参数的高、低限制值，可自动判定测试结果是否超出设定规格，为产品的设计验证及生产线系统测试节省时间。

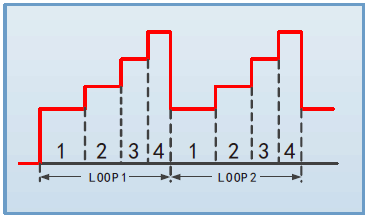

序列功能

FT6800系列电子负载提供序列测试功能。用户可以自行编辑一个负载的测试序列， 以模拟负载输入端的各种变化。序列测试CC、CV、CP及CR四种模式。电子负载最多可以存储20个序列文件，每个文件最多可执行50步，单步最长时间可设置为0.1ms～90000s，适合各种时间带载测试。同时，用户还可以设置序列的循环次数与切换方式。

电池测试

电池内阻和容量是评价电池参数的重要指标。为了方便测试，FT6800系列负载提供了电池测试功能，包括电池内阻测试与电池容量测试。

电池内阻测试

FT6800系列负载通过直流放电法（DCR)来进行电池内阻测试。

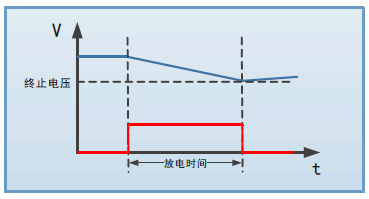

电池容量测试

此功能采用恒电流方式放电。放电过程中，将记录放电电量、放电容量与放电时间。

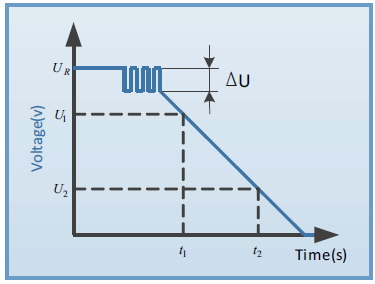

超级电容测试
超级电容内阻和容量是评价电容参数的重要指标,为了方便超级电容测试, FT6800系列负载提供了超级电容测试功能。本功能可同时测试超级电容的内阻和容量,设定超级电容的放电电流、放电终止点、容量计算起止点即可测试。

外部模拟编程
FT6800系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

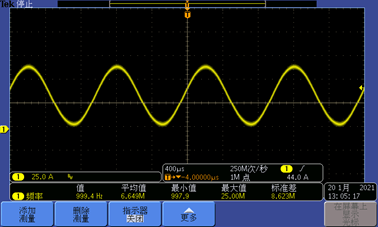

1kHz正弦波

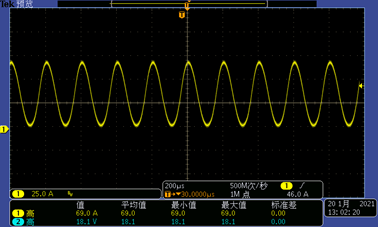

5kHz正弦波

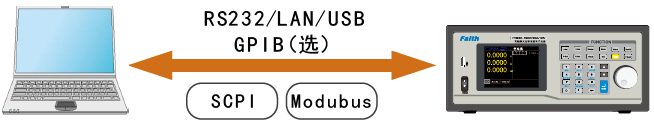

多接口与多协议
FT6800系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

电脑图形化操作软件
FT6800系统提供了一款具有虚拟仪器功能的功能性软件，可以导出测试数据、生成图像、打印报告，软件以图像和数据实时显示的方式，更直观和便于对比。
