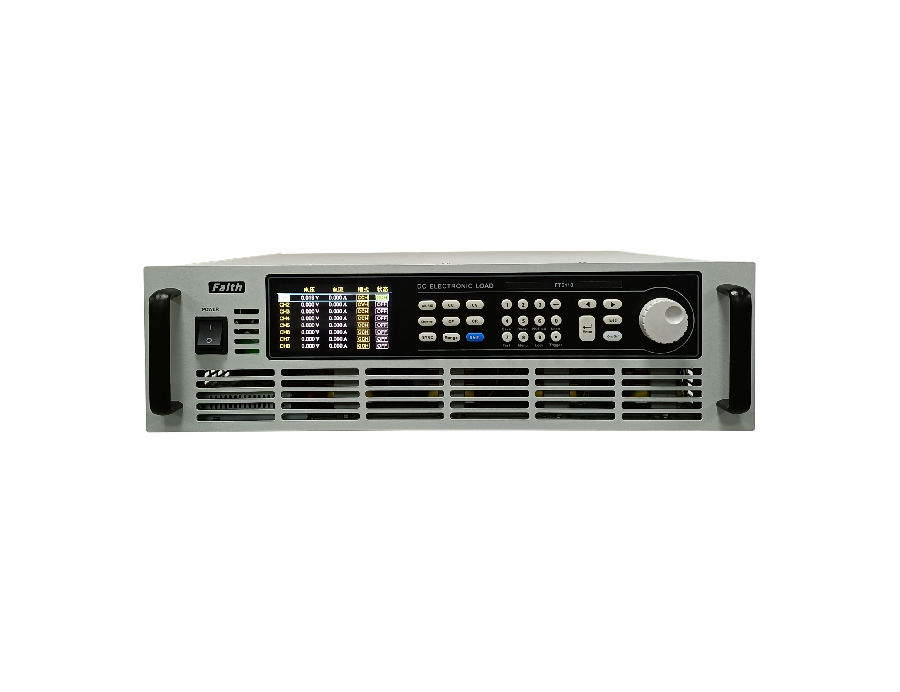

FT6110系列可编程多通道电子负载阵列

FT6110系列可编程多通道电子负载阵列，是费思在FT6100系列多通道电子负载阵列的集成上开发的一款主要针对电源ATE测试系统使用的高性能、高性价比的产品。

为了方便电源ATE测试系统开发，FT6110内置了电压电流纹波测试、动态扫频、负载效应测试、LED驱动测试、OCP测试、斜率设置等专项功能，并提供了完善的DLL开发包。支持支持C#、C++、Delph、Labview开发语言，方便用户二次开发。

FT6110适用于电源生产测试、老化，电池化成、老化测试、线束测试等自动化领域。如：适配器电源，LED电源、直流转换器、电动工具、手机充电器、平板电脑充电器、电池、不间断电源（UPS）、电池管理系统（BMS）等产品的ATE自动化测试系统。

 主要特征

1.     功率通道：150W x 8CH/300W x 4CH；

2.     电压范围：0～150V/0～500V；

3.     电流范围：0～30A/0～15A；

4.     定态模式：CC、CV、CR、CP；

5.     LED测试功能，可模拟真实LED负载带载波形；

6.     50KHz的动态测试功能，可设置上升、下降斜率；

7.     高达500kHz电压、电流采样率；

8.     测控精度，电压：0.03%+0.02%F.S，电流：0.03%+0.05%F.S.；

9.     支持电压远、近端功能；

10.  电压、电流多量程可切换；

11.  电池放电测试功能；

12.  负载效应测试功能；

13.  电压、电流纹波测试功能；

14.  动态扫频功能；

15.  序列功能，模拟较复杂负载带载波形；

16.  自动测试功能，更适合生产测试，自动判断输出测试结果；

17.  方便实用的OCP测试功能；

18.  通道间电气隔离；

19.  多通道同步带载功能，便于多通道电源测试应用；

20.  过电压、过电流、过功率、过温度以及反接检测等保护；

21.  支持脱机、在线两种工作；

22.  提供LAN、RS485远程通讯接口，方便用户多机集成；

23.  支持标准MODBUS通讯命令，完善的DLL开发包，支持C#、C++、Delph、Labview开发语言，方便用户二次开发；

24.  TFT彩色液晶显示屏，数据显示全面，便于查阅；

25.  采用智能风扇控制，节约能源，降低噪音；

26.  19寸机架式结构设计，便于系统集成安装。

定态模式

CC恒流模式

CV恒压模式

 CR恒阻模式

CP恒功率模式

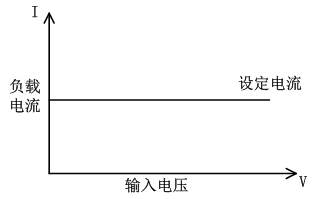

CC恒流模式：无论输入电压如何变化，负载始终消耗一个恒定的电流。

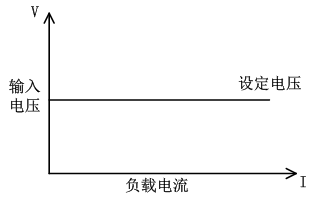

CV恒压模式：负载将消耗足够电流使输入电压维持在设定值。

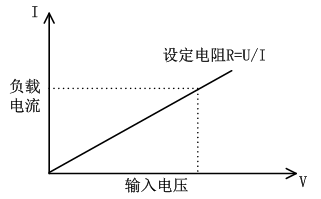

CR恒阻模式：负载等效为一个恒定电阻，输入电流会随输入电压的改变而调整。

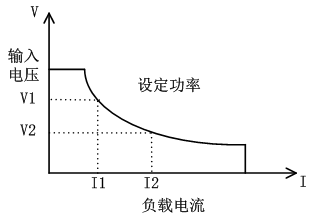

CP恒功率模式：负载将消耗一个恒定功率，输入电流会随输入电压的改变而线性调整以确保消耗功率不变。

 LED模拟测试功能

LED V/I曲线图

用户通过配置LED工作电压，LED工作电流，LED内阻系数三个参数即可模拟LED实际带载波形，为LED电源测试提供了更真实，更准确的测试依据。

 动态测试功能

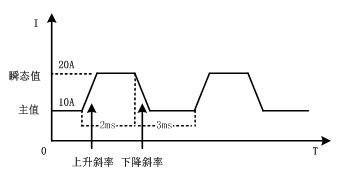

动态测试功能波形示意图

动态测试功能可根据设定规则使负载在两个设定参数（主值与瞬态值）间切换，适用于电源动态特性测试。最高频率可达50kHz，支持连续、脉冲、翻转、上升斜率、下降斜率、量程切换参数设置。

自动测试功能

自动测试功能单个文件可支持100步测试，每步测试可以设置带载模式、带载值、检测项目、检测项上/下限值、运行时间。运行时间可设置范围为0.1S～86400S。该功能只需完成产品插拔，负载将自动进行测试、判断，测试完成后以PASS或FAIL形式体现。

序列功能

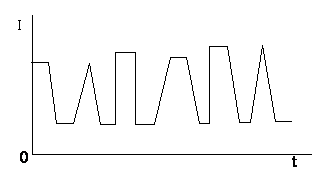

序列功能波形示意图

序列功能允许用户编辑10个序列测试文件，文件可链接，可重复运行。每个测试文件支持20个测试步骤。每个测试步骤中，用户可设置带载模式、带载主值、单步时间。单步时间可设置范围为0.001S~86400S。

动态扫频功能

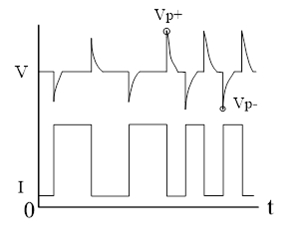

动态扫频功能示意图

动态扫频功能可手动或自动连续调节带载频率，最高频率可达50kHz。该测试功能可捕获到电源类待测物在最恶劣情况下的最大（Vp+）、最小（Vp-）电压峰值。

负载效应测试功能

电源类产品在输出载荷变化时会引起输出稳定量的变化称之为负载效应.负载效应测试功能为用户提供多组带载参数，稳定时间设置。测试完成后直接提供负载调整率、电压变化率以及电源直流内阻结果。

纹波测试功能

负载支持电压纹波Vpp、电流纹波（Ipp）测量，带宽10Hz～250kHz。在测量带宽范围内，纹波测量精度高，重复性好。纹波一般而言包括工频纹波和开关纹波两个不同频率段，负载纹波测量结果为两种纹波叠加的综合结果。

应用案例

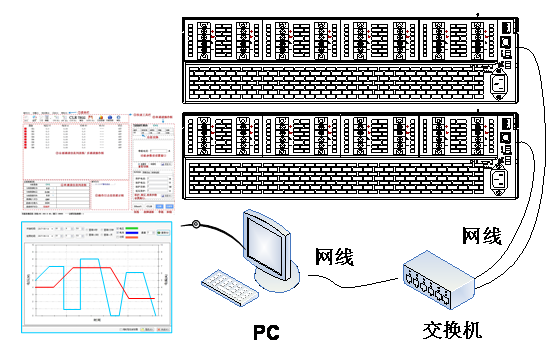

多机系统集成应用示意图

用户可通过LAN或RS485接口进行多机集成，通过FT6110系统软件可对负载系统进行所有功能操作、波形显示及数据保存等功能。该软件系统操作简便，功能强大，使用者可轻易上手。

同时设备支持标准MODBUS协议并提供详细《编程手册》和DLL开发包，支持C#、C++、Delph、Labview开发语言，方便用户二次开发。
