同惠TH2690飞安表/静电计/高阻计
厂商名称：同惠
产品型号：TH2690/TH2690A/TH2691/TH2691A
市场价格：¥面议 (仅供参考)
描述：
- 详细说明
- 产品手册
TH2690系列飞安表/皮安表/静电计/高阻计提供了行业领先的测量功能。飞安表/静电计具有0.1 fA(10-16A)最小电流分辨率，可满足大部分场景的微弱电流测量需求。高阻计内置的1,000 V电压源支持测量高达10 PΩ(1016Ω)的电阻。
针对不同的测试对象和测试环境，同惠提供各种适配的附件。

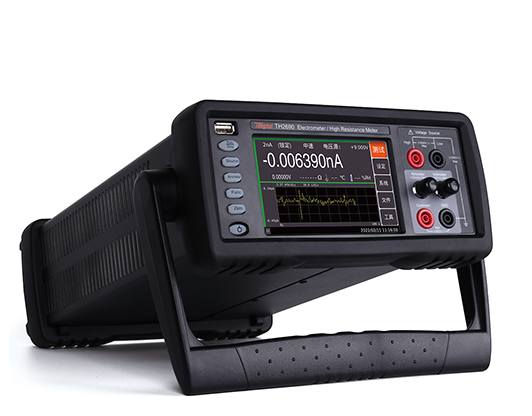

与传统的皮安表和高阻计不同，TH2690系列采用5寸彩色LCD电容触摸屏，使操作更直观便捷，提供多种视图模式以便用户观察数据，除数字格式外，测量数据还可以转换为直方图及趋势图的形式，使用户能即时查看测量数据的分布规律或变化趋势。

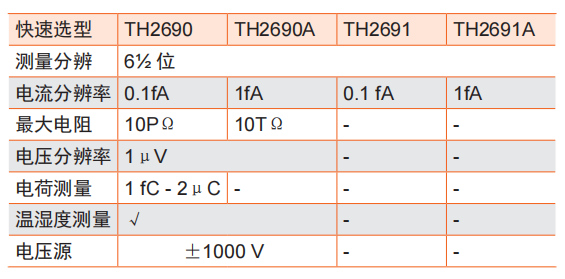

TH2690系列提供四种型号，用户可以根据实际测试需求灵活地选购适当的仪器。
技术参数
产品型号 | TH2690 | |
显示 | ||
显示器 | 5.0寸电容式触摸彩色LCD显示器 | |
测量分辨率 | 6½位 | |
电流测量 | ||
量程 | 精度 | 分辨率 |
20pA | ±（1%+5fA） | 0.1fA |
200pA | ±（0.5%+5fA） | 0.1fA |
2nA | ±（0.2%+50fA） | 1fA |
20nA | ±（0.2%+3pA） | 10fA |
200nA | ±（0.2%+5pA） | 100fA |
2μA | ±（0.1%+50pA） | 1pA |
20μA | ±（0.05%+500pA） | 10pA |
200μA | ±（0.05%+5nA） | 100pA |
2mA | ±（0.05%+50nA） | 1nA |
20mA | ±（0.05%+500nA） | 10nA |
电阻测量 | ||
量程 | 精度 | 分辨率 |
1MΩ | ±（0.135%+1Ω） | 1Ω |
10MΩ | ±（0.135%+10Ω） | 10Ω |
100MΩ | ±（0.185%+100Ω） | 100Ω |
1GΩ | ±（0.285%+1kΩ） | 1kΩ |
10GΩ | ±（0.41%+10kΩ） | 10kΩ |
100GΩ | ±（0.41%+100kΩ） | 100kΩ |
1TΩ | ±（0.45%+1MΩ） | 1MΩ |
10TΩ | ±（0.75%+10MΩ） | 10MΩ |
100TΩ | ±（2.6%+100MΩ） | 100MΩ |
量程 | 电流量程 | 电压源 |
1MΩ | 200μA | 20V |
10MΩ | 20μA | 20V |
100MΩ | 2μA | 20V |
1GΩ | 200nA | 20V |
10GΩ | 20nA | 20V |
100GΩ | 2nA | 20V |
1TΩ | 2nA | 200V |
10TΩ | 200pA | 200V |
100TΩ | 20pA | 200V |
最大测量电阻 | 10PΩ | |
电压测量（独立输入单元） | ||
量程 | 精度 | 分辨率 |
2V | ±（0.05%+40μV） | 1μV |
20V | ±（0.05%+400μV） | 10μV |
输入阻抗 | >200TΩ | |
电荷测量（指标在1s内有效） | ||
量程 | 精度 | 分辨率 |
2nC | ±（0.5%+50fC） | 1fC |
20nC | ±（0.5%+500fC） | 10fC |
200nC | ±（0.5%+5pC） | 100fC |
2μC | ±（0.5%+50pC） | 1pC |
电压源 | ||
量程 | 精度 | 分辨率 |
20V | ±（0.05%+2mV） | 700μV |
1000V | ±（0.05%+100mV） | 35mV |
量程 | 最大输出电流 | |
20V | ±20mA | |
1000V | ±1mA | |
电压源功能 | 直流、扫描(单扫描、双扫描、列表扫描)、 ARB (方波) | |
温度测量范围及精度 | ||
-40℃-10℃ | 1℃ | |
10℃ - 55℃ | 0.5℃ | |
55℃ - 80℃ | 1℃ | |
湿度测量范围及精度 | ||
0 - 20%RH | 4% | |
20- 80%RH | 3% | |
80-100%RH | 4% | |
视图模式 | 仪表视图、图形视图、直方图、滚动视图 | |
测试端子 | ||
电压输入 | 三轴BNC | |
电流输入 | 三轴BNC | |
电压输出 | √ | |
COMMON | √ | |
GROUND | 香蕉座 | |
接口 | ||
D/A输出 | ±2V FS | |
HANDLER | √ | |
通讯接口 | RS232、USB DEVICE、USB HOST、LAN、GPIB | |
传感器输入 | 温湿度 | |
互锁输入 | √ | |
环境温度与湿度 | ||
使用温湿度 | 0°C--45°C，30 %--80 %，无冷凝 | |
存放温湿度 | -20°C--60°C，10 %--90 %，无冷凝 | |
精度保证 | 23℃±5℃， 30%-80%RH | |
预热时间 | 1小时 | |
环境温度变化 | 自校准后小于±3℃ | |
校准周期 | 1年 | |
一般指标 | ||
电源 | AC：90 V--264 V, 50/60 Hz；或 DC：127 V—370 V | |
功率 | ||
上架尺寸 | 215(W)×88(H)×412(D) | |
外形尺寸 | 235(W)×111(H)×440(D) | |
重量 | 3.5kg | |
