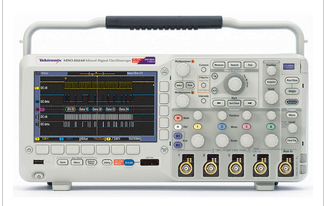

MSO2002B混合信号示波器

厂商名称：泰克/TEKTRONIX

产品型号：MSO2002B

市场价格：¥面议 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

泰克MSO2002B混合信号示波器70MHz，双模拟通道，16通道逻辑分析仪，1GS/s，1M记录，5,000wfm/s的最大波形捕获速率,29种自动测量和FFT分析，TekVPI探头接口支持有源探头、差分探头和电流探头，7英寸TFT-LCD宽屏彩色显示器。

我要购买获取报价货期：现货

详细说明
产品手册

泰克的 MSO/DPO2000B 混合信号示波器系列支持高达 200 MHz 的带宽、1 GS/s 的取样速率，以入门级价格提供了先进的调试功能。其拥有多达 20 条通道用于分析模拟和数字信号，查找和诊断复杂设计中的问题十分迅速。MSO/DPO2000B 在所有通道上标配 1M 点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。

MSO/DPO2000B 系列混合信号示波器型号：

型号	带宽	记录长度	模拟通道	数字通道
DPO2002B	70 MHz	1 M	2	--
MSO2002B	70 MHz	1 M	2	16
DPO2004B	70 MHz	1 M	4	--
MSO2004B	70 MHz	1 M	4	16
DPO2012B	100 MHz	1 M	2	--
MSO2012B	100 MHz	1 M	2	16
DPO2014B	100 MHz	1 M	4	--
MSO2014B	100 MHz	1 M	4	16
DPO2022B	200 MHz	1 M	2	--
MSO2022B	200 MHz	1 M	2	16
DPO2024B	200 MHz	1 M	4	--
MSO2024B	200 MHz	1 M	4	16

主要性能指标

功能	优点
最多4条模拟通道和16条数字通道	在一台仪器上分析模拟信号和数字信号，在系统级调试复杂的设计。
完整的整套触发功能	超过125种触发组合，包括建立时间/保持时间触发、串行数据包内容触发和并行数据触发，迅速捕获异常信号。
Wave Inspector^®旋钮	简便地搜索、标记和浏览长记录长度，发现事件所有发生时点。
自动测量	29种自动测量和FFT分析，简化被测器件分析。
并行总线触发和分析 (MSO系列)	自动触发、解码和搜索，迅速调试并行总线。
串行触发和分析选项	自动触发、解码和搜索，迅速调试常用串行总线 - I2C, SPI, CAN, LIN和RS-232/422/485/UART。
TekVPI^®通用探头接口	在示波器与探头之间实现智能通信，直接连接电流探头(包括ac/dc)、差分探头和单端有源探头。
五年保修	与竞争对手的示波器相比，节约更换成本和维护费用!

200、100、70 MHz 带宽型号
2 个和 4 个模拟通道型号
16 个数字通道（MSO 系列）
全部通道均实现 1 GS/s 采样率
所有通道上的记录长度均为 1 兆点
最大波形捕获速率 5,000 wfm/s
高级触发套件

主要特点

Wave Inspector® 控件为波形数据提供方便导航和自动化搜索
FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
29 个自动测量和 FFT 分析可简化波形分析
TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
7 英寸（180 毫米）宽屏 TFT-LCD 彩色显示器
体积小、重量轻 – 厚度仅 5.3 英寸（134 毫米），重量仅 7 磅 14 盎司（3.6 千克）
5 年保修

连接能力

前面板上 USB 2.0 主控端口，快速方便地存储数据
后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
选配 10/100 以太网接口用于网络连接，视频输出接口用于将示波器显示屏输出到监视器或投影仪

选配串行触发和分析

I2C、SPI、CAN、LIN 和 RS-232/422/485/UART 自动串行触发、解码和搜索选项

功能丰富的混合信号设计诊断工具

通过功能丰富的工具来简化和加速复杂设计的调试，包括用于快速波形导航的和自动串行和并行总线分析的 Wave Inspector® 控件。

完善的功能，加快每一个调试阶段

MSO/DPO2000B 系列具有一系列强大的功能，从快速发现异常并捕获，到搜索事件的波形记录并分析其特性及设备的行为，全面加速调试设计的每一阶段。

发现

如果想调试设计问题，首先必须知道存在问题。每个设计工程师都要用大量的时间查找电路中的问题，如果没有合适的调试工具，这项任务耗时长、非常麻烦。

MSO/DPO2000B 系列提供了全面的信号查看功能，可以迅速了解设备的实际操作。5,000wfm/s 的波形捕获速率可以迅速查看毛刺和其它偶发瞬态信号，揭示设备问题的真正特点。带亮度等级的数字荧光显示器通过对发生更加频繁的信号区域进行加亮，显示信号活动的历史记录，形象显示出异常发生的频率。

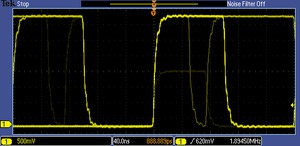

发现 – 5,000 wfm/s 的波形捕获速率最大限度地提高捕获难检毛刺和其它偶发事件的概率。

捕获

发现电路问题只是第一步，然后，您必须捕获关心的事件，以确定根本原因。

MSO/DPO2000B 系列提供了一套完整的触发功能，包括矮脉冲触发、逻辑触发、脉宽/毛刺触发、建立时间/保持时间违规触发、串行数据包触发和并行数据触发，帮助您迅速找到事件。由于记录长度高达 1 M 点，您可以在一次采集中捕获许多关心的事件，甚至包括数千个串行数据包，以进一步进行分析，同时保持高分辨率，放大精细的信号细节。

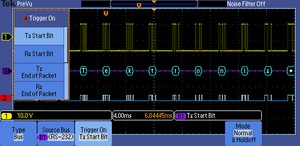

从触发特定数据包内容到自动以多种数据格式解码，MSO/DPO2000B 系列为多种串行总线提供集成支持，包括 I2C、SPI、CAN、LIN 和 RS-232/422/485/UART。能够同时解码多达两条串行和/或并行总线，意味着您可以快速深入了解系统级的问题。

为进一步帮助您调试复杂的嵌入式系统中的系统级交互，MSO2000B 系列除模拟通道外，还提供了 16 条数字通道。由于数字通道全面集成到示波器中，您可以触发所有输入通道，自动实现所有模拟信号、数字信号和串行信号时间相关。
