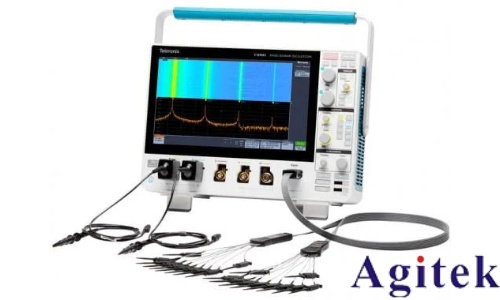

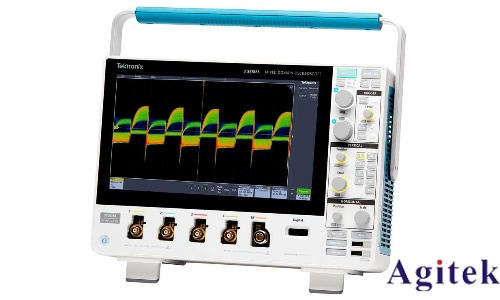

泰克4系列B MSO混合信号示波器

4系列B MSO以卓越的性能、深入的分析功能和优化的使用体验，重新定义了台式示波器的标准，特别适用于嵌入式系统和功率转换器的调试与验证。作为第二代产品，该仪器采用全新的处理平台，响应速度提高了两倍以上，极大地加快了测量过程和数据传输，同时全面支持远程操作与控制。

其提供4路或6路FlexChannel®输入型号，使您能够深入洞察复杂设计。高分辨率的12位采样，结合全新13.3英寸高清显示器，以更高的对比度呈现精确的测量结果。此外，同步多通道频谱分析功能有助于捕捉噪声和进行射频测量。

这款示波器将卓越的测量性能与屡获殊荣的直观用户界面完美结合，帮助用户快速获得准确的结果。

主要性能指标：

输入通道：4或6路FlexChannel®输入

每个FlexChannel®：

一个模拟信号，可显示为波形视图、频谱视图或同时显示两者

使用TLP058逻辑探头时，支持8个数字逻辑输入

带宽（所有模拟通道）：200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz（可升级）

采样率（所有模拟/数字通道）：实时6.25 GS/s

记录长度（所有模拟/数字通道）：标配31.25 M点（可选升级至62.5 M点）

波形捕获速率：>500,000个波形/秒

垂直分辨率：12位ADC，在高分辨率模式下可达16位

标准触发类型：边沿、脉冲宽度、欠幅、超时、窗函数、逻辑、建立时间和保持时间、上升/下降时间、并行总线、序列、可视触发、视频（可选）、射频对时间（可选）

辅助触发：≤300 VRMS（仅边沿触发）

标准分析：

光标：波形、V条、H条、V&H条

测量：36项

频谱视图：频域分析，独立控制频域和时域

FastFrame™：分段内存采集模式，最大触发速率>5,000,000波形/秒

绘图：时间趋势、直方图、频谱

数学：基本波形代数、FFT和高级公式编辑器

搜索：搜索任何触发标准

可选分析：

高级频谱视图

RF与时间光迹、触发、光谱图和IQ捕获

模板/极限测试

高级功率测量和分析

三相电气分析（仅限6通道型号）

选配协议触发、解码和分析：I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI

这款先进的示波器不仅在技术性能上达到业界领先水平，其人性化的设计也极大地提升了用户的操作体验，是现代电子设计验证的理想工具。
