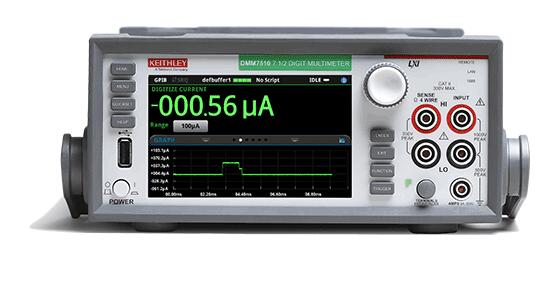

吉时利DMM7510 7½ 位图形采样万用表

KEITHLEY吉时利 DMM7510 集高精度、高分辨率数字万用表 (DMM)、图形触摸屏显示器和高速、高分辨率数字化器于一身，是第一款图形采样万用表。 其具有 pA 灵敏度和 1M 个样点/秒的采样率，能准确测量超低睡眠模式电流和传输无线设备的漏电流。

主要性能指标:

• 7½ 位显示

• 10 nV 至 1000 V 的电压测量范围

• 0.0006% 的基本直流电压测量精度

• 1 pA 至 10 A 的电流测量范围

• 0.005% 的基本直流电流测量精度

• 1 Ω 至 1 GΩ 的电阻测量范围

• 0.0015% 的基本电阻测量精度

• 1 µA 至 3000 V 的低电流测量范围（可选）

• 1 nV 至 1 V 的低电压测量范围（可选）

主要功能:

• 支持直流和交流电压、电流和电阻等多种测量功能

• 数字校准和自校准功能，提供更准确的测量结果

• 内置数据记录器，可记录测量结果并进行数据分析

• 支持脉冲测量和频率测量功能

• 多种操作模式，适用于不同的测量需求

• 带宽限制功能，提高高频信号测量的精确度

• 支持远程控制和数据传输，便于远程操作和数据管理

• 内置矩阵开关（可选），实现多通道测量和自动切换功能

连接能力:

• USB接口（前、后）：用于连接计算机和外部设备，进行数据传输和控制

• LAN（以太网）接口：支持通过局域网进行远程控制和数据传输

• GPIB接口（可选）：用于与其他仪器进行通信和控制

• 数字外部触发接口：实现外部触发测量的功能

• 扩展接口（可选）：可安装不同的模块，扩展仪器的功能和连接能力

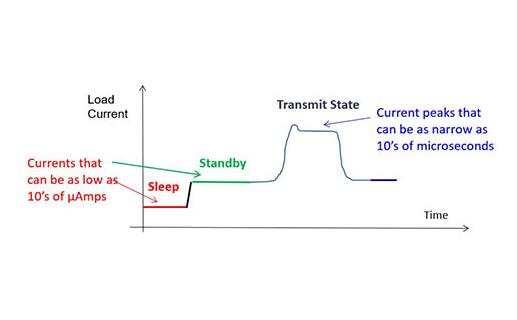

适用于 IOT 产品漏电流消费分析的宽泛动态范围

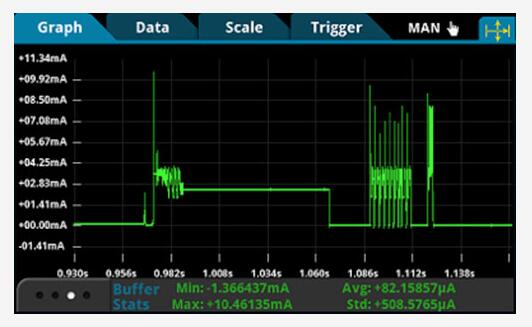

KEITHLEY吉时利 DMM7510 的数字化器可以测量所有 IoT 设备操作状态下的漏电流。结合利用高分辨率、高速数字化器的灵敏快速电流测量，捕获 µA 睡眠模式电流和高达 1A 的传输电流。
特点
以高达 1M 个样点/秒的速度采样漏电流波形
通过数字化器的 18 位分辨率在 5 个倍频程中进行采样

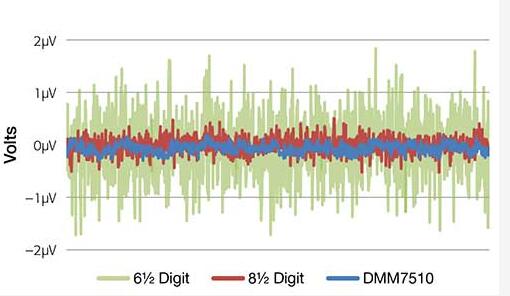

出色的精度，低噪声，让用户满怀信心

KEITHLEY吉时利 DMM7510 具有低噪声输入级和 32 位 A-D 转换器，体现了 Keithley 的低电平测量专长，能提供通常只有计量级仪器才有的直流精度。
特点
14 ppm 1 年直流电压精度
60 ppm 1 年直流电流精度
24 ppm 1 年电阻精度
内部自动校准功能

可高度灵敏地测量低频信号

高灵敏度可让KEITHLEY吉时利 DMM7510 测量非常低的电压、电流和电阻，并检测微小变化和信号漂移。
特点
直流电压灵敏度：10 nV
电流灵敏度：1 pA
电阻灵敏度：0.1 µΩ

捕获和存储超过 2700 万个读数

轻松捕获复杂的波形曲线，研究长期稳定性，或记录环境和使用寿命测试数据。KEITHLEY吉时利 DMM7510 的大容量内存缓冲器可实现您的设备的完整配置文件的大量读数存储。

特点
标准模式存储：1100 万个读数
压缩模式存储：2750 万个读数
所有读数都带有时间标记

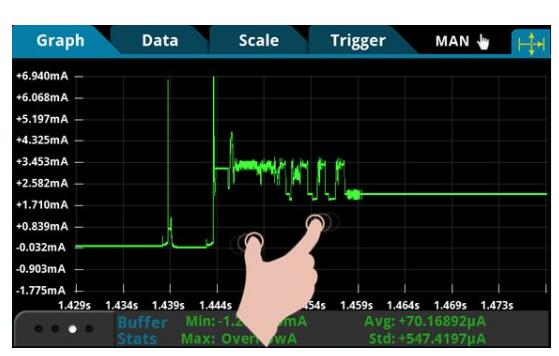

对测量结果进行观察、互动和探索

使用图形触摸屏显示器可视化和研究每一个波形。 对于更深入的分析，通过缩放轻松扩展和放大视图。
