吉时利DMM7510数字万用表使用手册

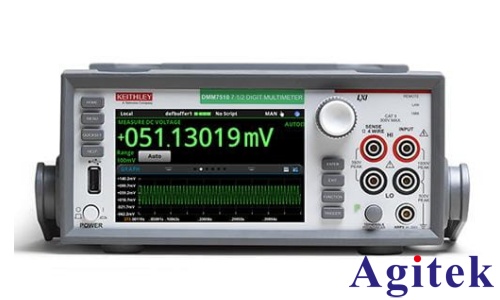

吉时利DMM7510是一款高精度、高采样率的图形采样数字万用表，专为科研、半导体测试及精密电子测量设计。为确保测量准确性和设备安全，请遵循以下操作指南。

一、安全准备与连接

环境检查：确认工作台干燥、无强电磁干扰，电源电压符合设备要求（100-240V AC）。

探头连接：将测试探头插入对应端口（如VΩ、mA、10A等），确保旋紧防脱螺母。使用前校准探头（如需要）。

 被测设备（DUT）断电：连接电路前，务必切断DUT电源，避免带电操作。

二、开机与基础设置

开机自检：按下电源键，设备启动并执行自检（约10秒）。屏幕显示主界面后，确认系统状态正常。

选择测量功能：通过旋钮或屏幕图标选择测量模式（直流/交流电压、电阻、电流、频率等）。例如，测量电池电压时选择“DCV”模式。

量程设置：可手动选择量程（如2V、20V）或启用自动量程（Auto Range），后者会根据输入信号自动调整。

三、高级功能操作

图形采样模式：按下“Graph”键进入采样界面，设置采样率（最高1M读数/秒）和持续时间。适用于捕捉瞬态信号（如传感器响应、电源纹波）。

数学运算：启用“Math”功能，可对数据进行统计（平均值、标准差）、FFT频谱分析或自定义公式计算。

极限测试：在“Limits”菜单中设置上下限阈值，设备会通过声光提示判断DUT是否合格（Pass/Fail）。

四、数据记录与导出

内部存储：测量数据可保存至设备内置存储（最多100组配置）。通过“Save/Recall”菜单管理文件。

 外部传输：使用USB或LAN接口连接电脑，通过Keithley KickStart软件实时监控数据，或导出CSV格式文件用于分析。

五、关机与维护

安全关机：测量结束后，先断开探头与DUT的连接，再关闭电源。

清洁保养：用微湿的软布擦拭机身，避免液体渗入内部。定期检查探头尖端磨损情况，及时更换。

六、注意事项

 过载保护：切勿测量超过设备额定电压（1000V DC/750V AC）或电流（10A）的信号。

静电防护：在干燥环境中操作时，佩戴防静电手环，避免损坏精密电路。

 校准周期：建议每年送至认证实验室校准，确保精度符合技术指标。

DMM7510集高精度测量与图形化分析于一体，正确操作可大幅提升测试效率。如遇技术问题，请联系吉时利技术支持或查阅完整手册。
